C4

1 2 3 4

✗

1. Štíhlé rameno

Dosahy:600 / 900 mm

štíhlý design ramene umožňuje větší flexibilitu a rychlost polohování

Kabeláž Integrována v rameni robotu

2. Kompaktní základna

Možnosti uchycení robotu na stůl nebo na strop. Základna je oproti běžným robotů velmi kompaktní a je možné také montáže s částečným zapuštěním základny.

Robot je možný v provedení Standard, ISO3 CleanRoom a ESD

Délky kabelů mezi robotem a řídící jednotkou 3m, 5m 10m,15m nebo 20m

3. Rychlé polohování

Nosnost: 4kg

Díky technologii QMEMS a SmatMotion mohou roboty série C dosáhnou dané opakovatelné přesnosti v nejkratším možném čase s minimálními překmity. Oproti předchozí sérii C3, je zde redukce polohovacího času z 0,3s na 0,1s (ve stejné třídě přesnosti) a rovněž o 60% je redukován překmit polohování.

4. Uživatelské propojení

pneumatická hadička ø4mm 4x
9-pin D-Sub

ZÁKLADNÍ FUNKCE

Nepřekonatelná rychlost

Díky technologii QMEMS a redukci hmotnosti dosahuje tento robot velmi vysokých rychlostí a zrychlení.

Lehký a kompaktní

Zástavbové nároky na rameno robotu jsou minimalizovány tím může robot operovat v menších výrobních buňkách při zachování své flexibility.

Lehký robot

Roboty jsou výrazně lehčí než standartní roboty a celá konstrukce výrobní buňky může být menší, lehčí, levnější.

Použití v MultiRobotickém systému

S řídicí jednotkou RC700A a dalšími třemi roboty je možné velmi efektivně vytvářet komplikované aplikace více robotů.

PARAMETRY

Základní parametry:

Nosnost

Maximální: 6kg
Nominální: 3kg

Dosah ramen

P-Point (mezi osou J1 a J5): 600 mm / 900mm
Příruba(mezi osou J1 a přírubou osy J6): 665mm / 965mm

Opakovatelná přesnost

Přesnost (J1až J6):+/-0,02mm / +/-0,03mm

Povolený moment setrvačnosti

J4: 0,15 kg.m2
J5: 0,15 kg.m2
J6: 0,10 kg.m2

Ostatní parametry:

Hmotnost

27kg / 29kg

Krytování

Standard, CleanRoom ISO3 a ESD

Uživatelské propojení

pneumatická hadička ø4mm 4x
9-pin D-Sub

KE STAŽENÍ

Manuál 3D data SW Katalog Jednotka RC700A

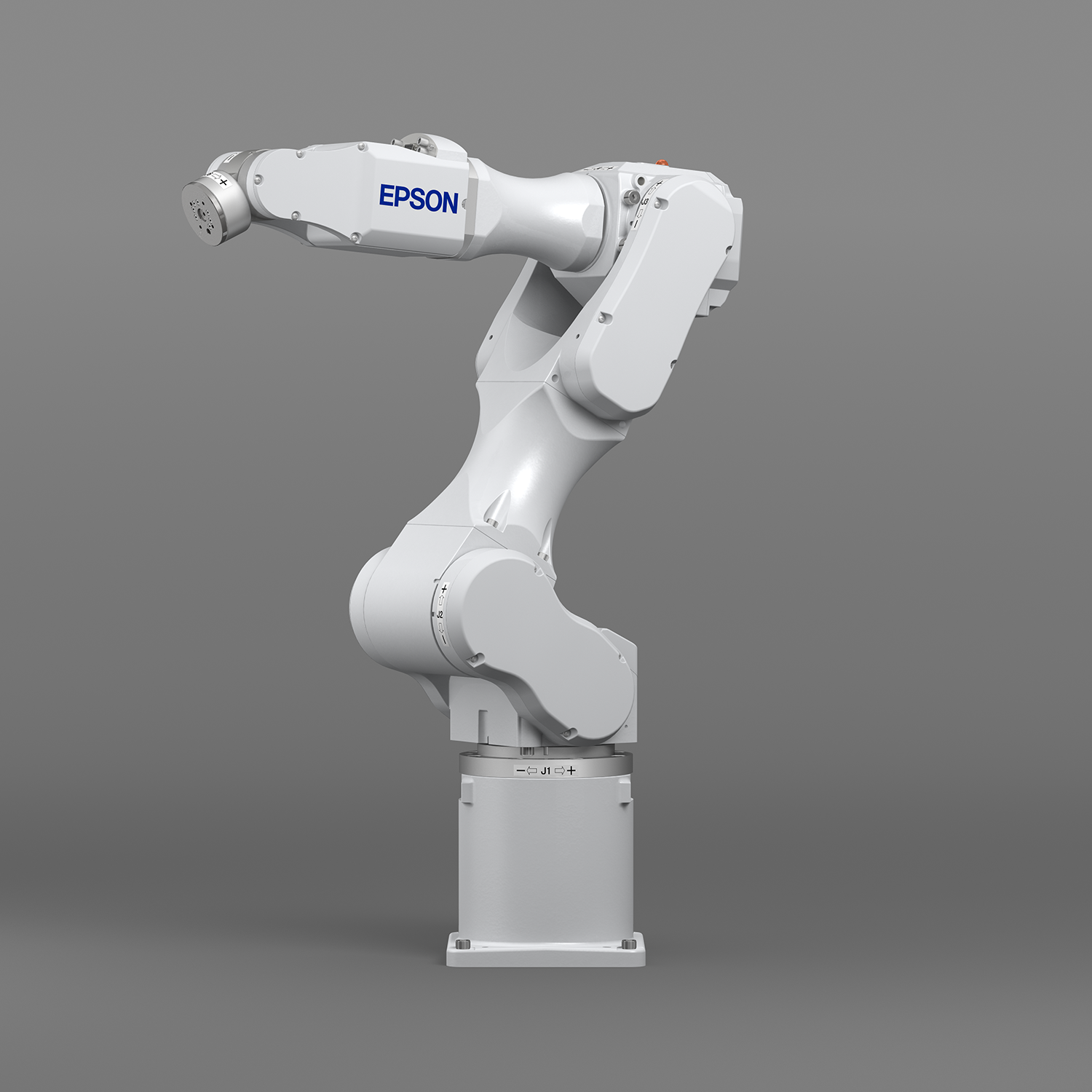

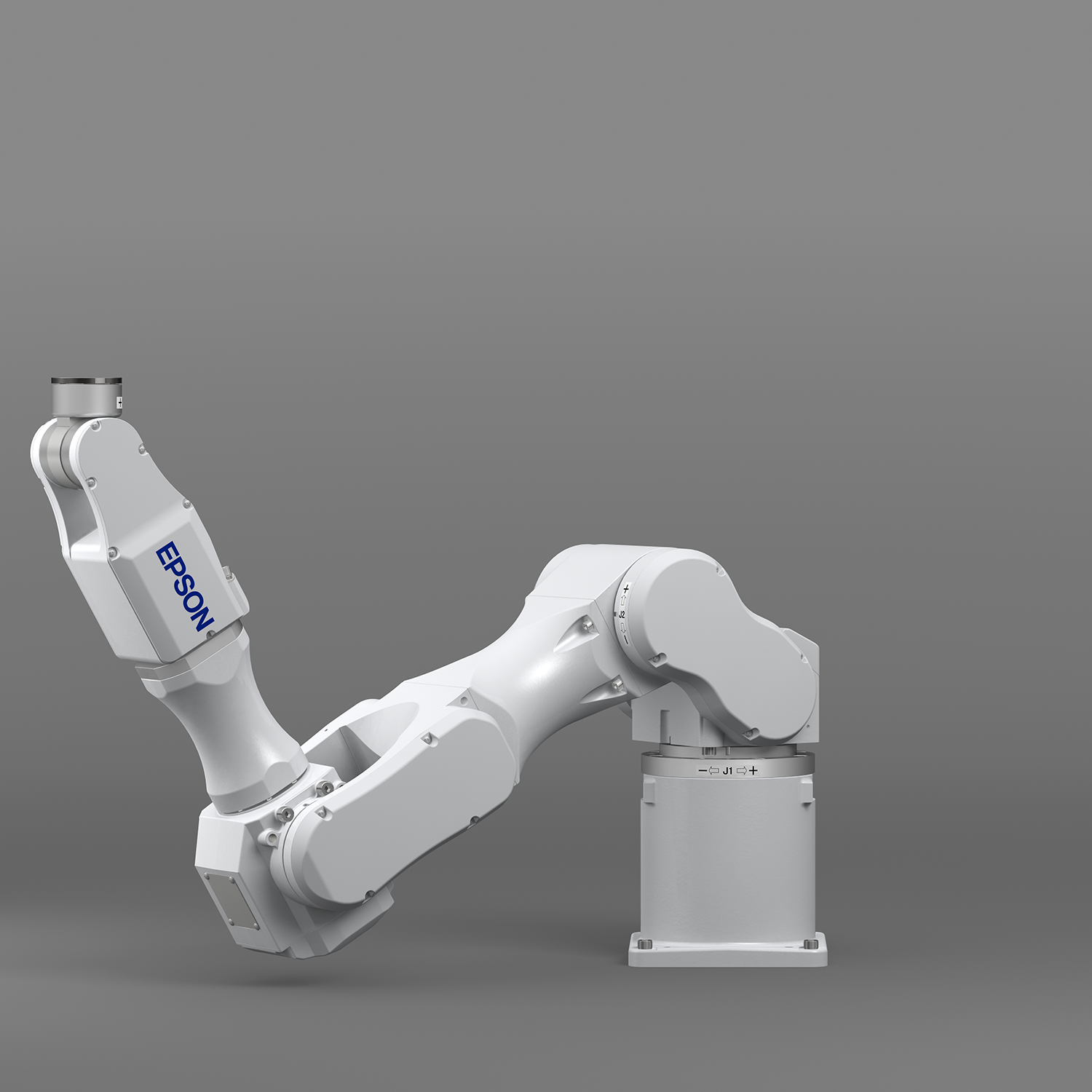

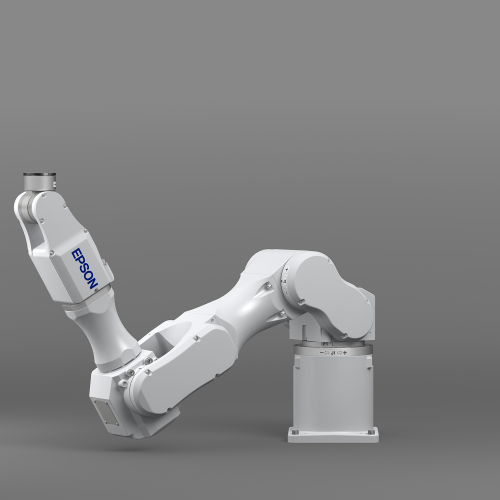

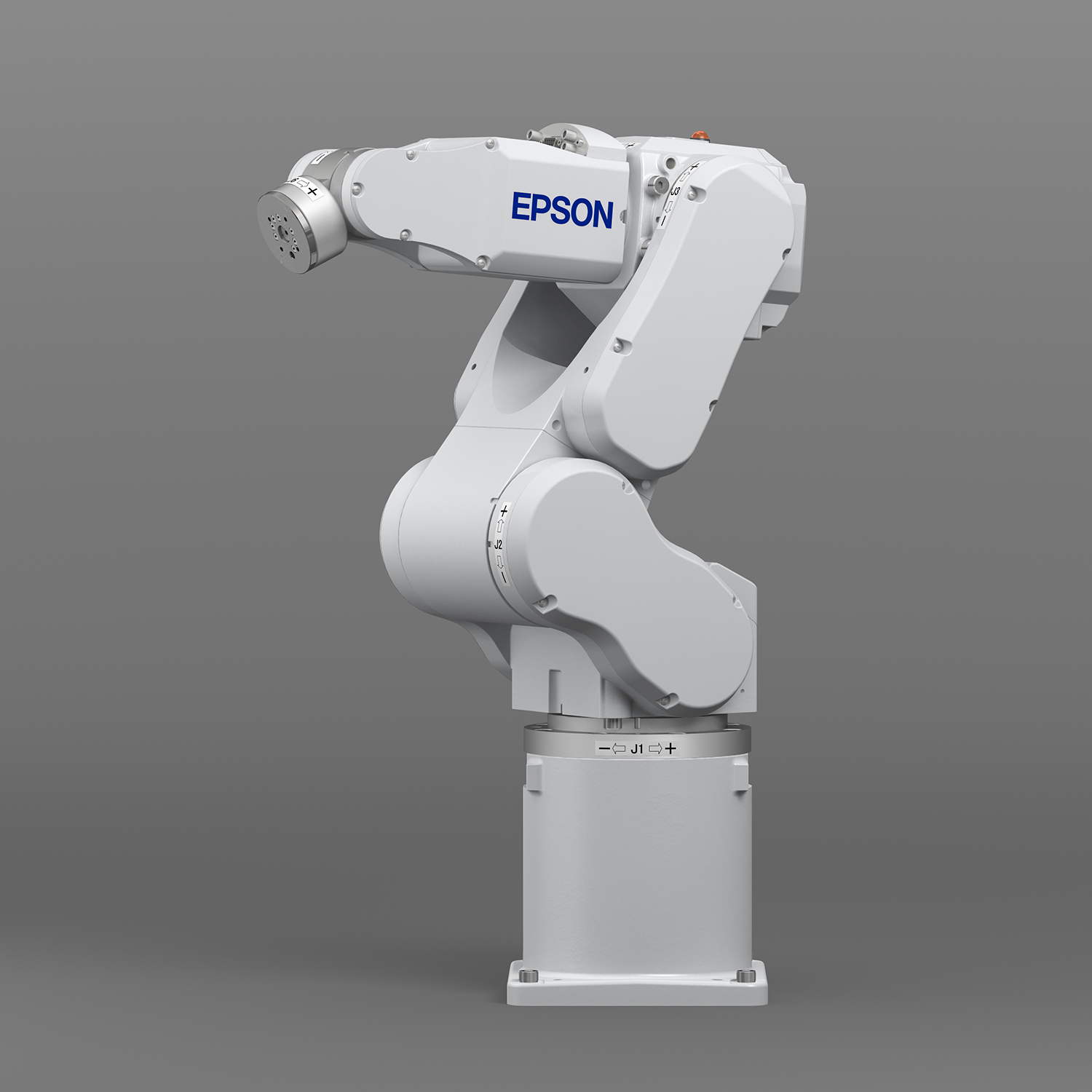

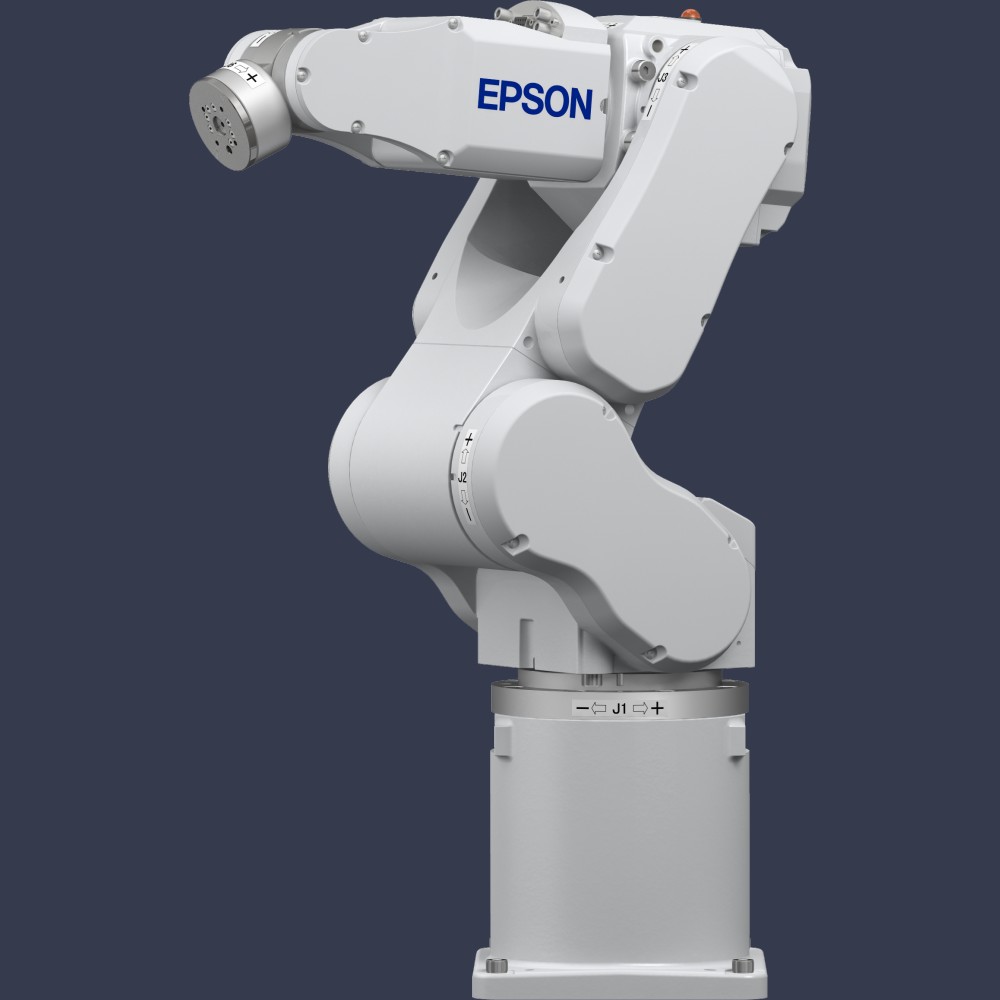

GALERIE
