1 2 3 4 C8

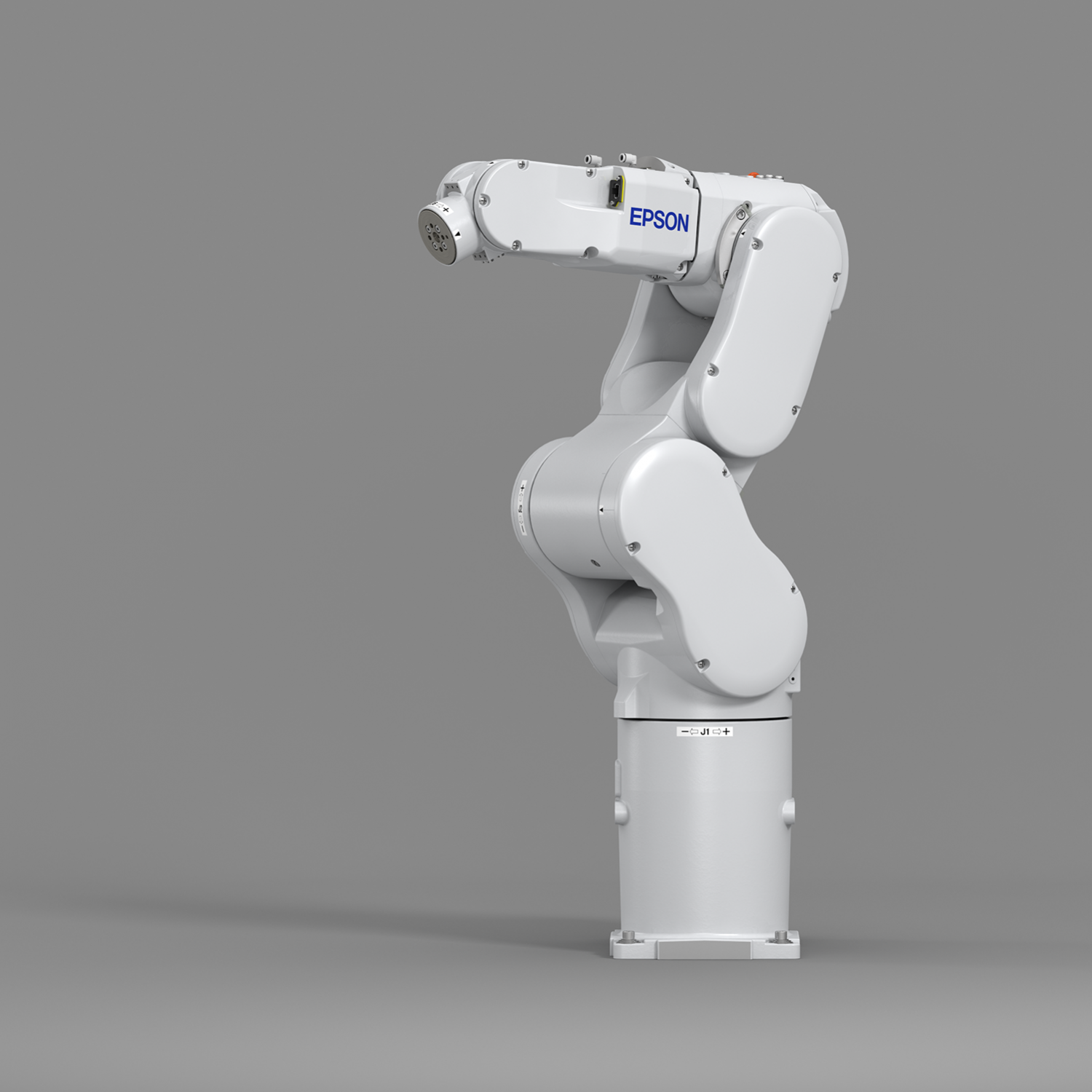

1. Štíhlé rameno

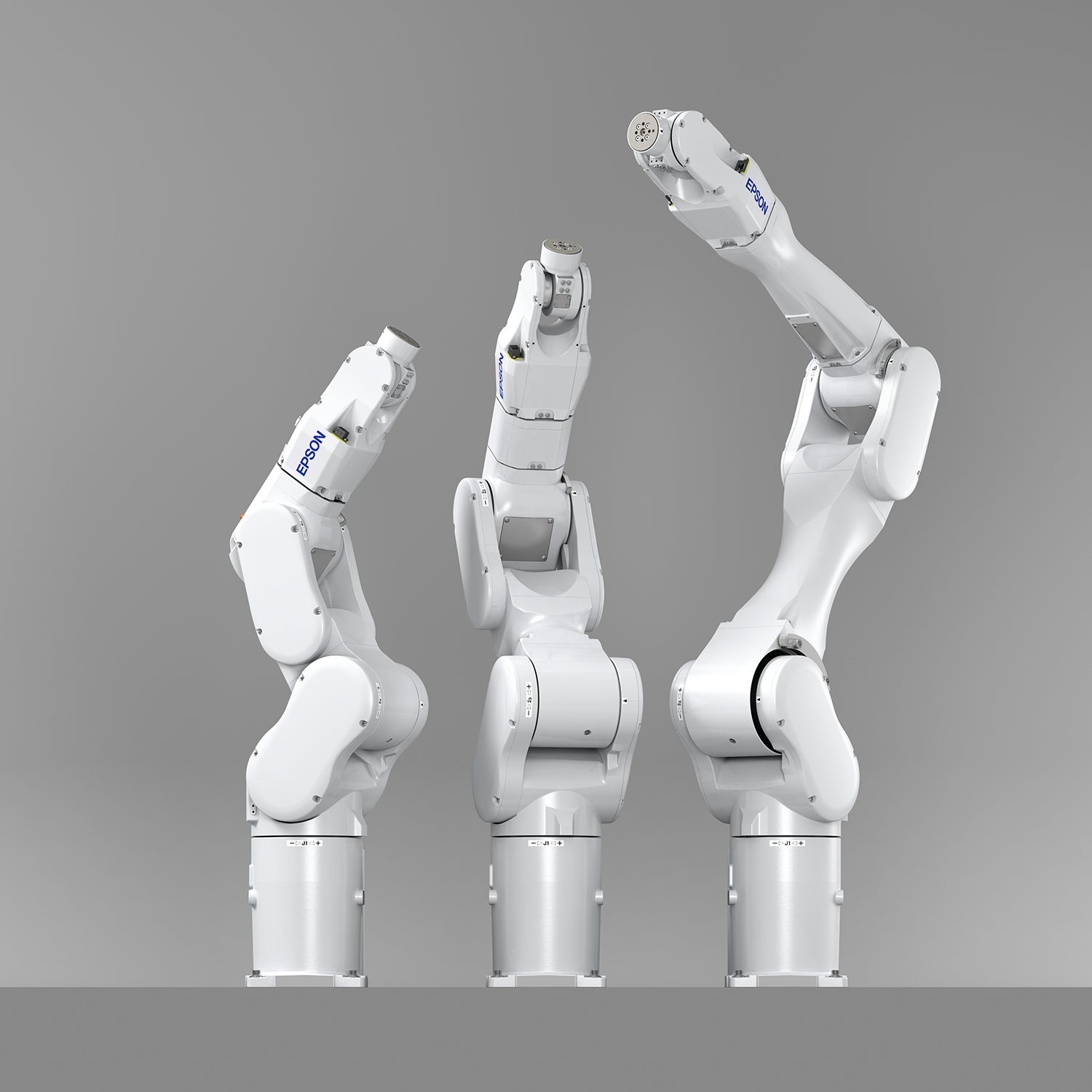

Dosahy:1400 / 900 / 700mm

Štíhlý design ramene umožňuje větší flexibilitu a rychlost polohování. Robot díky redukci hmothnosti a objemu materiálu má větší rozsah jednotlivých kloubů oproti běžným 6osým robotům.

2. Kompaktní základna

Možnosti uchycení robotu na stůl, strop nebo zeď. Základna je oproti běžným robotů velmi kompaktní a je možné také montáže s částečným zapuštění základny. Rozsah osy J1 je +- 270° to umožňuje využítí překrytí rozsahu robotu a je možné docílit zkrácení přejezdových časů u aplikací, kde se robot nachází uprostřed.

Robot je možný v provedení Standard, ISO3 CleanRoom a ESD, IP67

Délky kabelů mezi robotem a řídící jednotkou 3m, 5m 10m,15m nebo 20m

3. Rychlé polohování

Nosnost: 8kg

Díky technologii QMEMS a SmatMotion mohou roboty série C dosáhnou dané opakovatelné přesnosti v nejkratším možném čase s minimálními překmity. Až 9,6m/s.

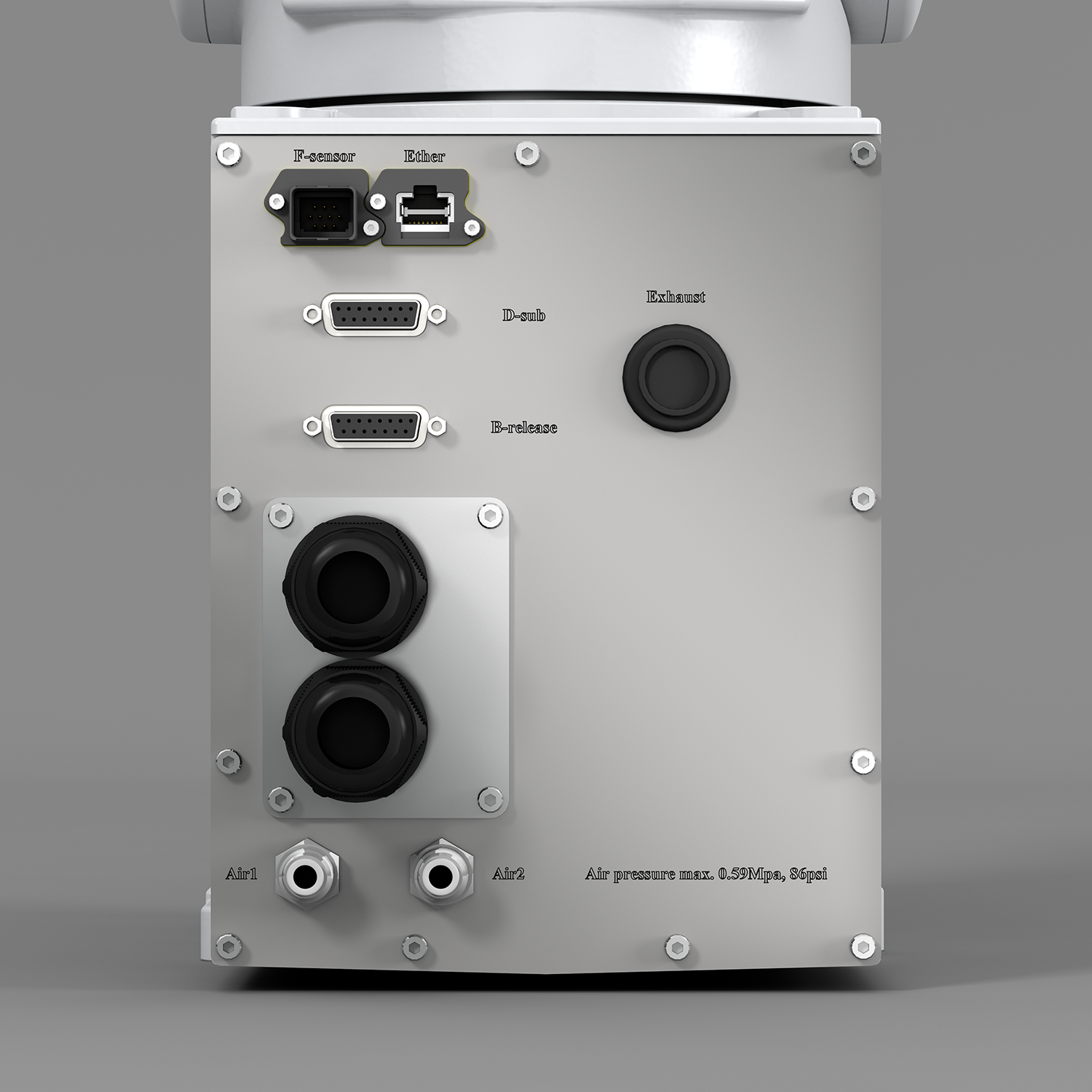

4. Uživatelské propojení

pneumatická hadička ø4mm 4x
15-pin D-Sub

RJ45 (8pin Cat 5e)

6pin ForceSensor

ZÁKLADNÍ FUNKCE

Nepřekonatelná rychlost

Díky technologii QMEMS a redukci hmotnosti dosahuje tento robot velmi vysokých rychlostí až 9,6m/s.

Lehký a kompaktní

Zástavbové nároky na rameno robotu jsou minimalizovány. Díky tomu může robot operovat v menších výrobních buňkách při zachování své flexibility.

Lehký robot

Při dosahu 1400mm a nosnosti 8kg je váha robotu  62kg. Roboty tak mají nepřekonatelný poměr nosnosti a vlastní váhy. Výrobní buňky tak mohou být podstně menší a levnější.

Použití v MultiRobotickém systému

S řídicí jednotkou RC700A a dalšími třemi roboty je možné velmi efektivně vytvářet komplikované aplikace více robotů.

PARAMETRY

Základní parametry:

Nosnost

  • Maximální: 8kg
  • Nominální: 3kg

Dosah ramen

  • P-Point (mezi osou J1 a J5): 710 mm / 900mm / 1400mm
  • Příruba(mezi osou J1 a přírubou osy J6): 790mm / 980mm / 1480mm

Opakovatelná přesnost

  • Přesnost (J1až J6):+/-0,02mm / +/-0,03mm / +-0,05mm

Povolený moment setrvačnosti

  • J4: 0,47 kg.m2
  • J5: 0,47 kg.m2
  • J6: 0,15 kg.m2

Ostatní parametry:

Hmotnost

  • 49kg / 52kg / 62kg

Krytování

  • Standard, CleanRoom ISO3 a ESD, IP67

Uživatelské propojení

  • pneumatická hadička ø4mm 4x
  • 9-pin D-Sub
  • RJ45 (8pin Cat e5)
  • 6pin ForceSensor
