1 2 3 4 C12

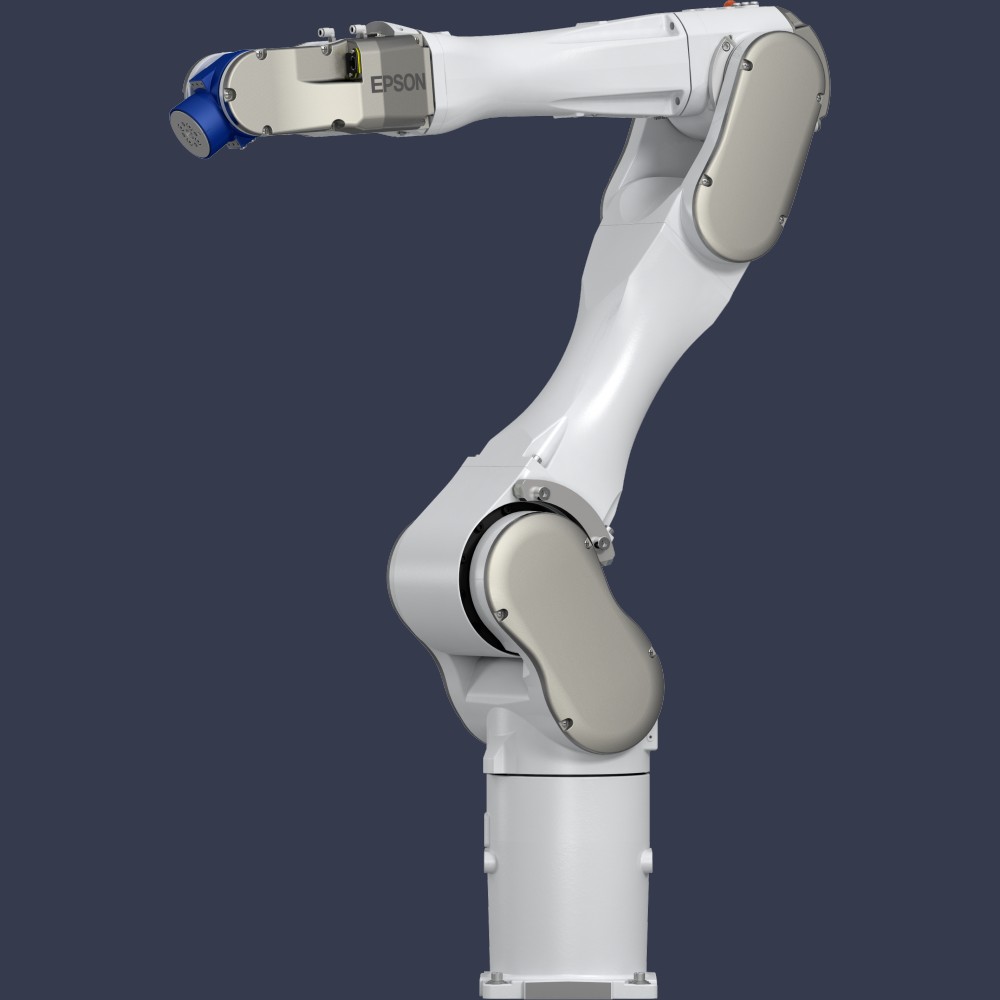

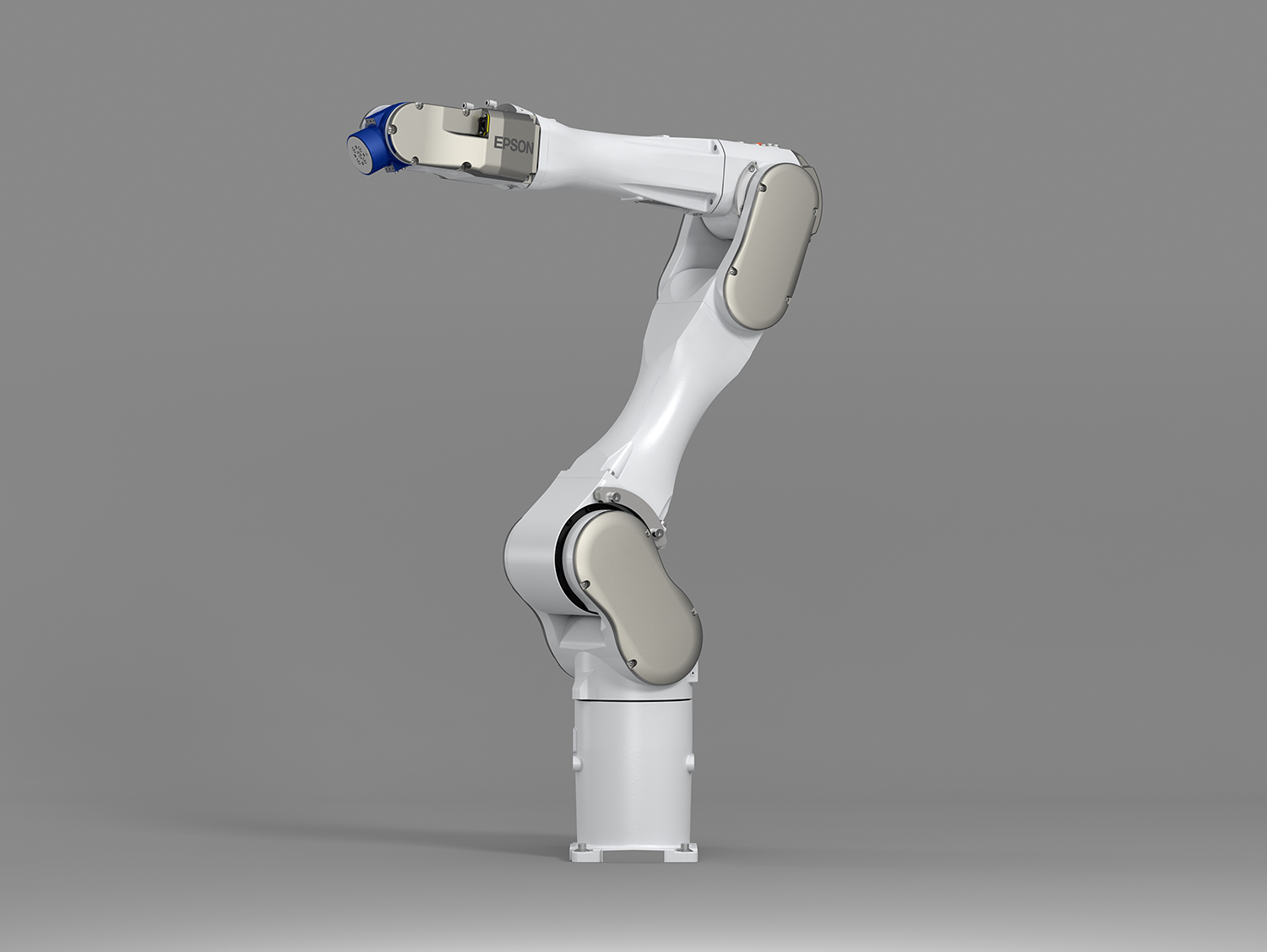

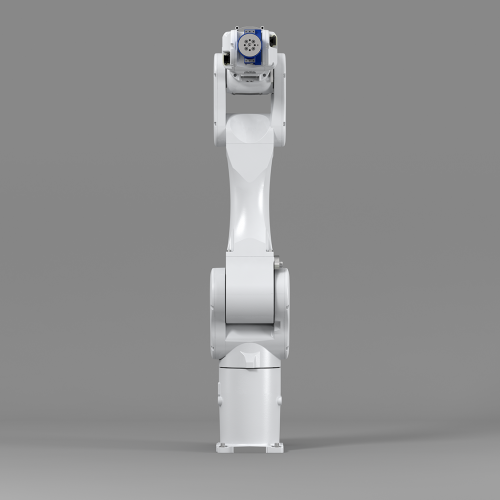

1. Štíhlé rameno

Dosahy:1400mm

Štíhlý design ramene umožňuje větší flexibilitu a rychlost polohování. Robot díky redukci hmothnosti a objemu materiálu má větší rozsah jednotlivých kloubů oproti běžným 6osým robotům.

2. Kompaktní základna

Možnosti uchycení robotu na stůl, strop nebo zeď. Základna oproti běžným robotů velmi kompaktní a je možné také montáže s částečným zapuštění základny. Rozsah osy J1 je +- 270° to umožňuje využítí překrytí rozsahu robotu a je možné docílit zkrácení přejezdových časů u aplikací, kde se robot nachází uprostřed.

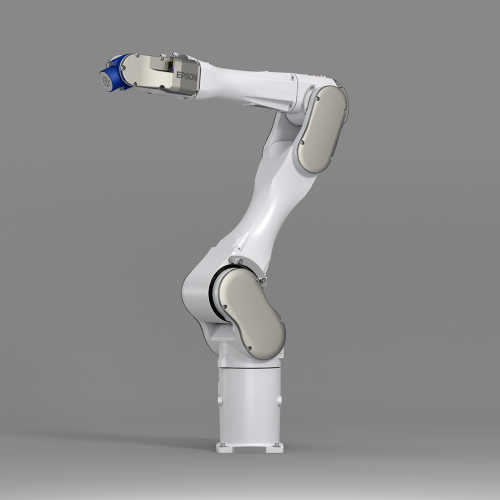

Robot je možný v provedení Standard, ISO3 CleanRoom a ESD, IP67

Délky kabelů mezi robotem a řídící jednotkou 3m, 5m 10m,15m nebo 20m

3. Rychlé polohování

Nosnost: 12kg

Díky technologii QMEMS a SmatMotion mohou roboty série C dosáhnou dané opakovatelné přesnosti v nejkratším možném čase s minimálními překmity. Až 8,7m/s.

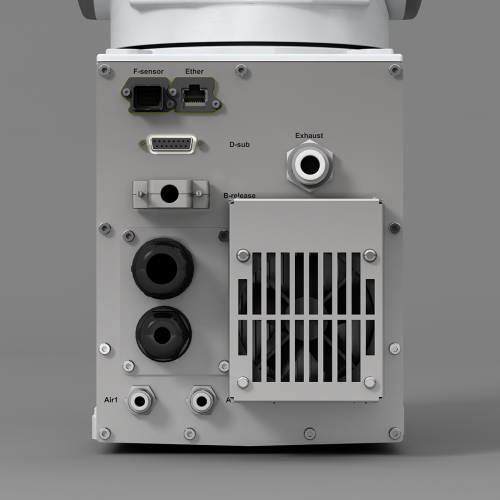

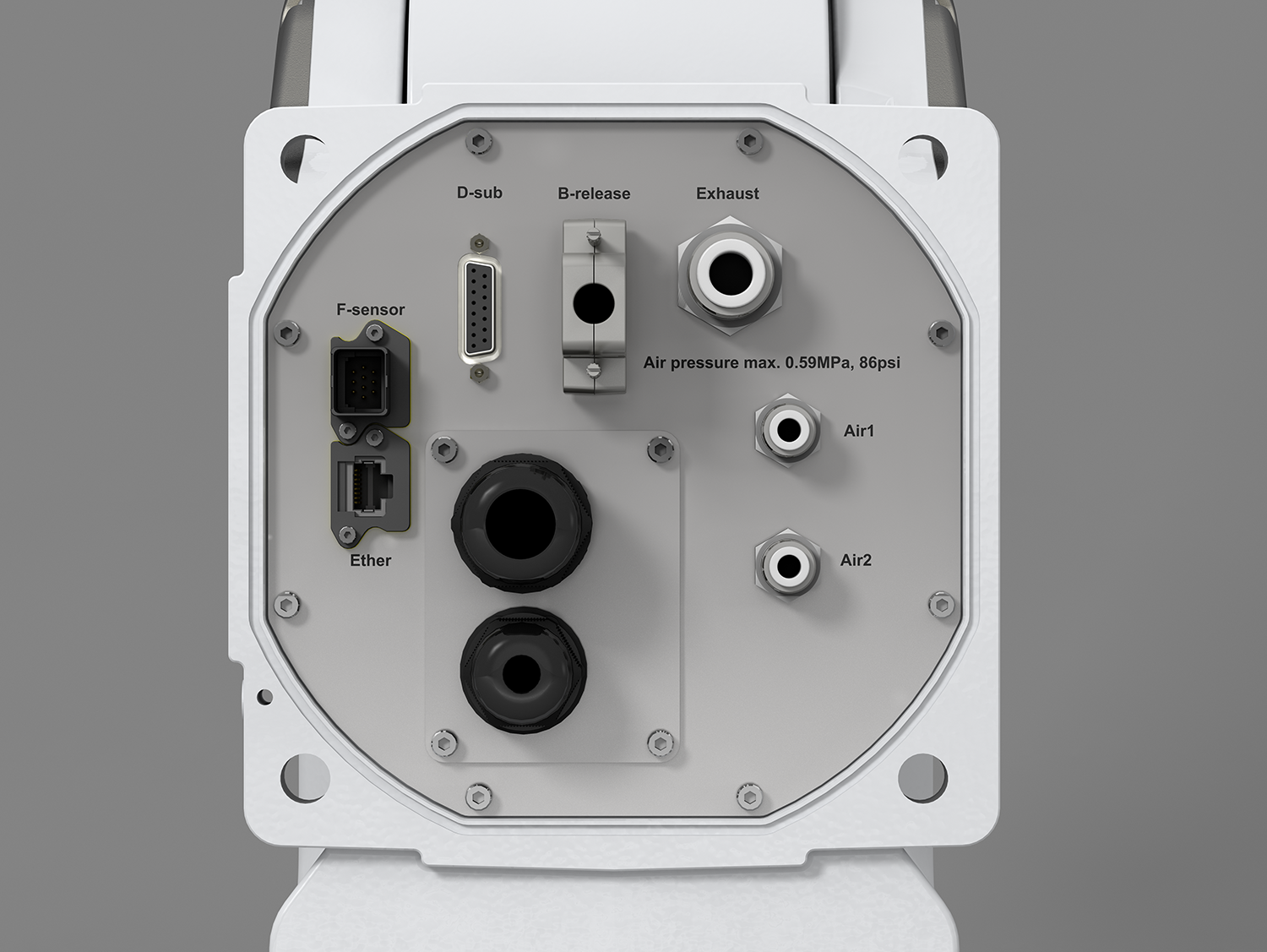

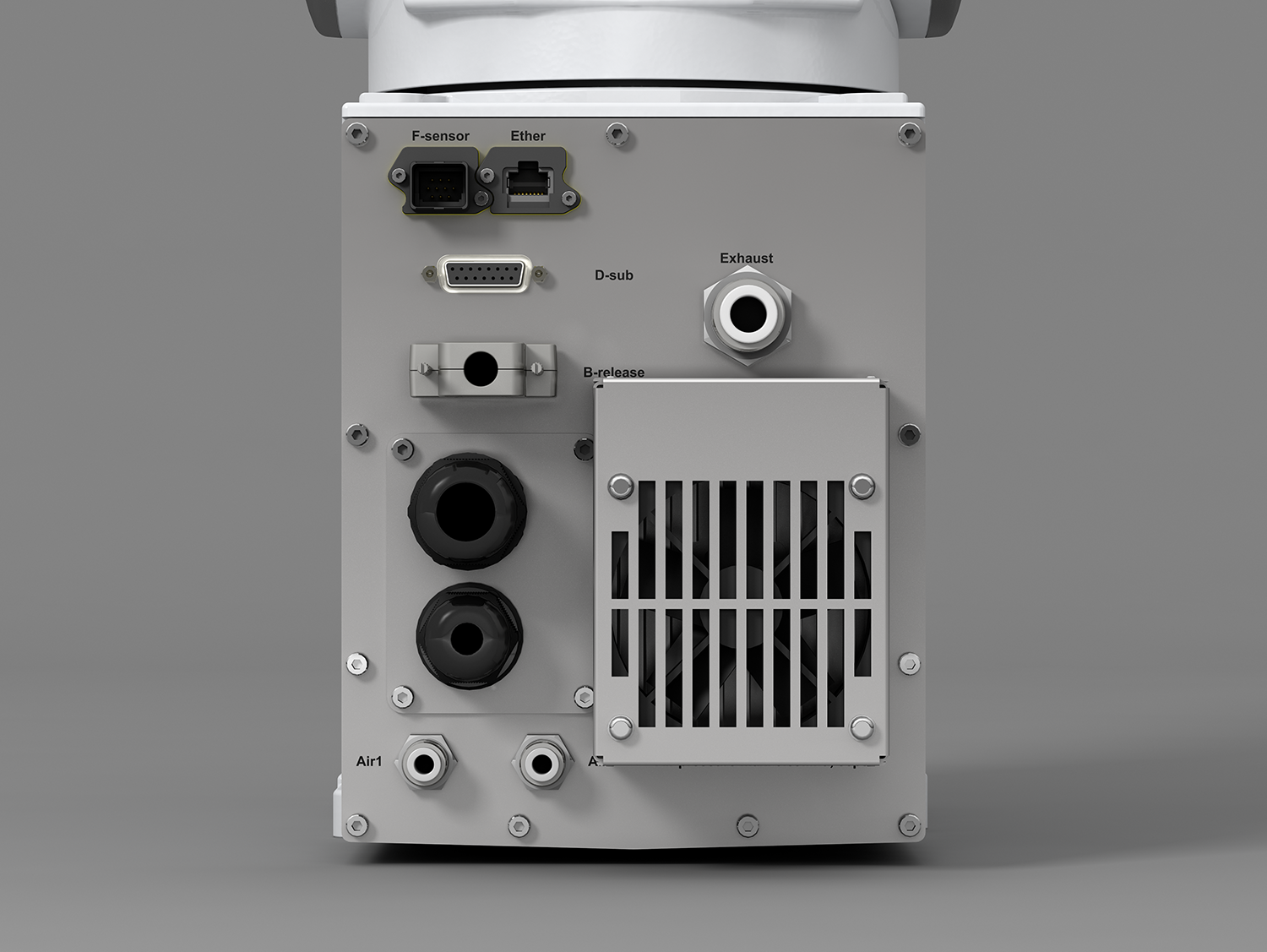

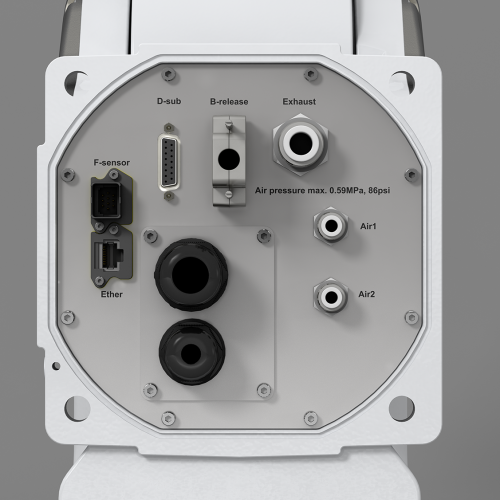

4. Uživatelské propojení

pneumatická hadička ø4mm 4x
15-pin D-Sub

RJ45 (8pin Cat 5e)

6pin ForceSensor

ZÁKLADNÍ FUNKCE

Nepřekonatelná rychlost

Díky technologii QMEMS a redukci hmotnosti dosahuje tento robot velmi vysokých rychlostí až 8,7m/s.

Lehký a kompaktní

Zástavbové nároky na rameno robotu jsou minimalizovány. Díky tomumůže robot operovat v menších výrobních buňkách při zachování své flexibility.

Lehký robot

Při dosahu 1400mm a nosnosti 12kg je váha 63kg. Roboty tak mají nepřekonatelný poměr nosnosti a vlastní váhy. Výrobní buňky tak mohou být podstně menší a levnější.

Použití v MultiRobotickém systému

S řídicí jednotkou RC700A a dalšími třemi roboty je možné velmi efektivně vytvářet komplikované aplikace více robotů.

PARAMETRY

Základní parametry:

Nosnost

  • Maximální: 12kg
  • Nominální: 3kg

Dosah ramen

  • P-Point (mezi osou J1 a J5): 1400mm
  • Příruba(mezi osou J1 a přírubou osy J6): 1480mm

Opakovatelná přesnost

  • Přesnost (J1až J6): +-0,05mm

Povolený moment setrvačnosti

  • J4: 0,70 kg.m2
  • J5: 0,70 kg.m2
  • J6: 0,20 kg.m2

Ostatní parametry:

Hmotnost

  • 62kg

Krytování

  • Standard, CleanRoom ISO3 a ESD, IP67

Uživatelské propojení

  • pneumatická hadička ø4mm 4x
  • 15-pin D-Sub
  • RJ45 (8pin Cat e5)
  • 6pin ForceSensor



KE STAŽENÍ

Manuál 3D data SW Parametry
