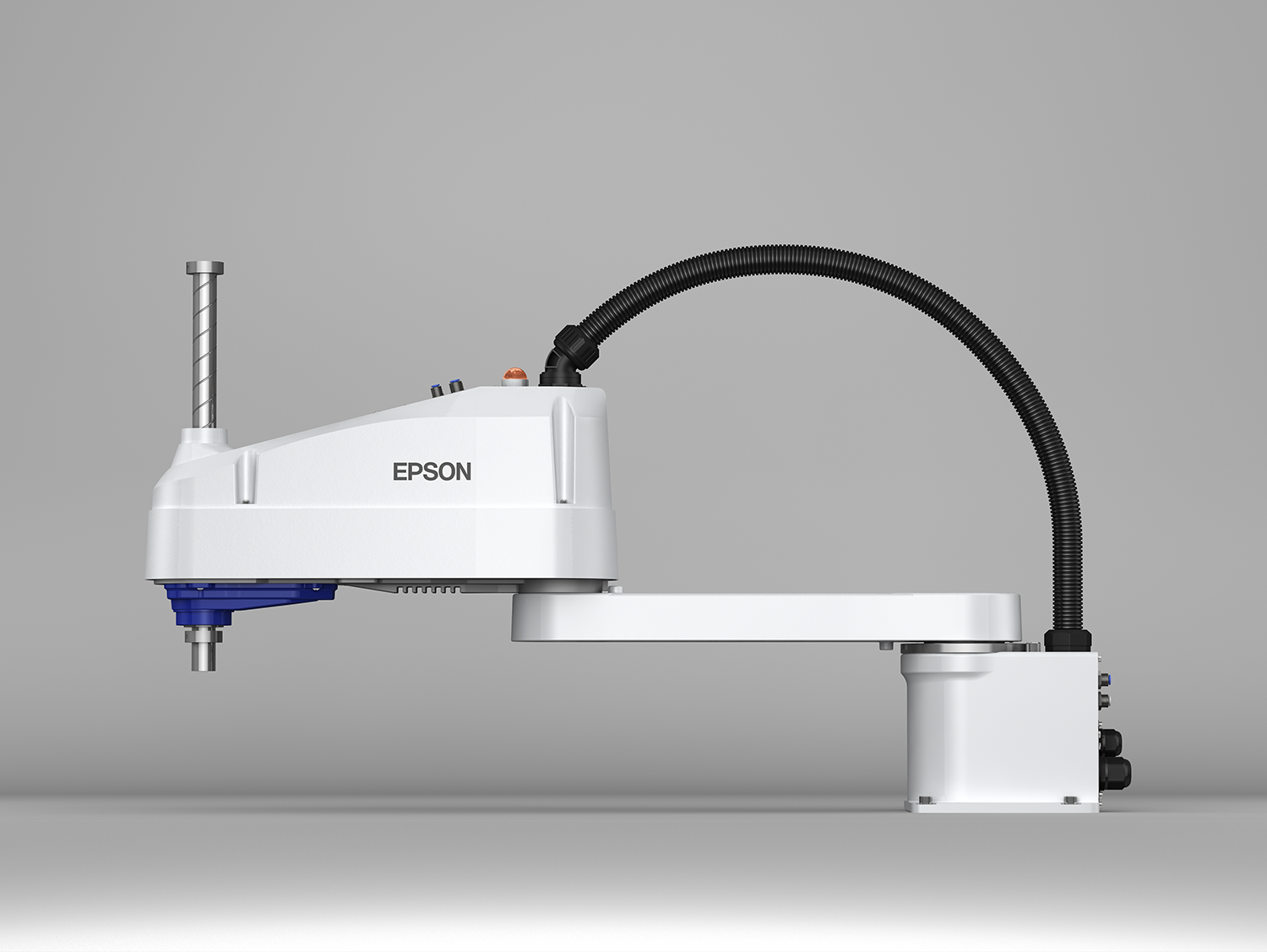

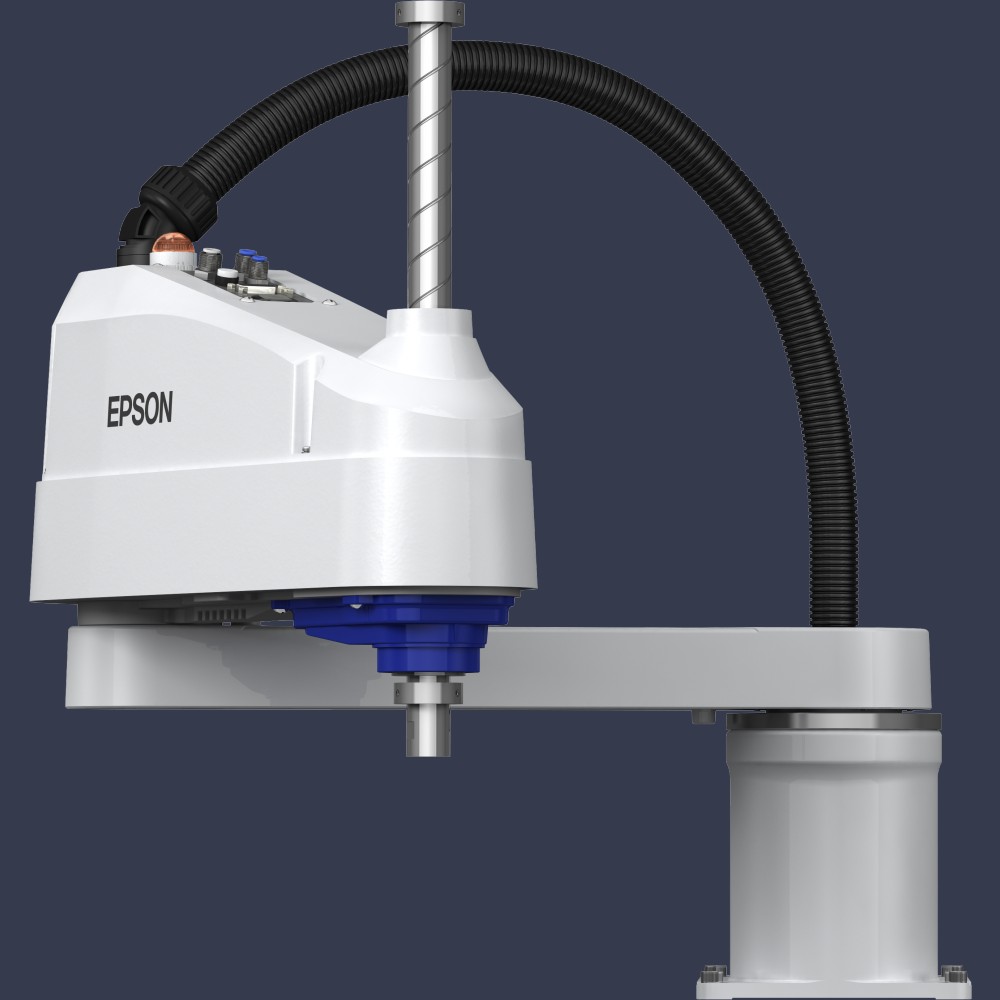

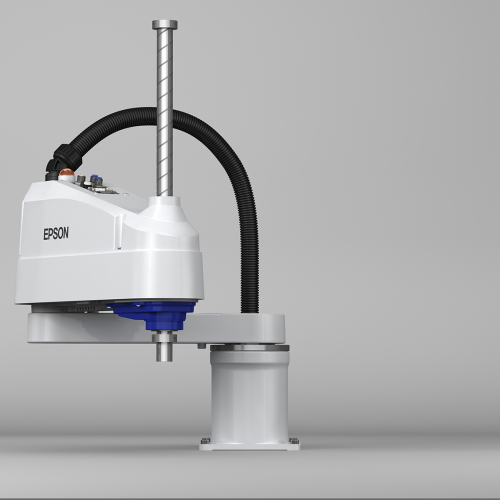

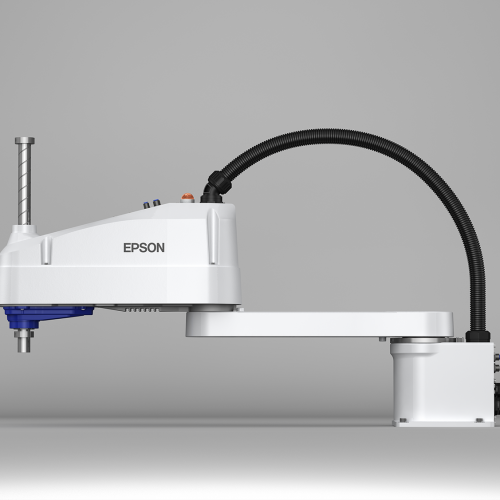

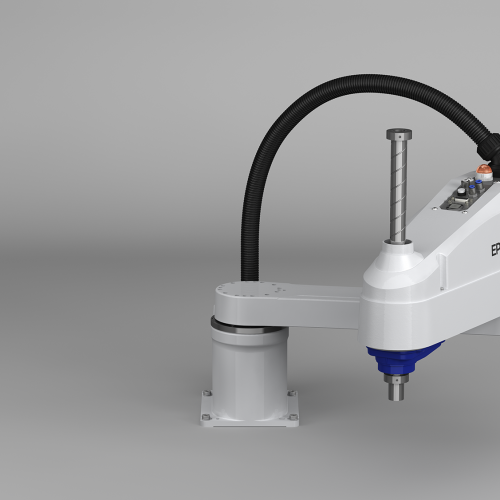

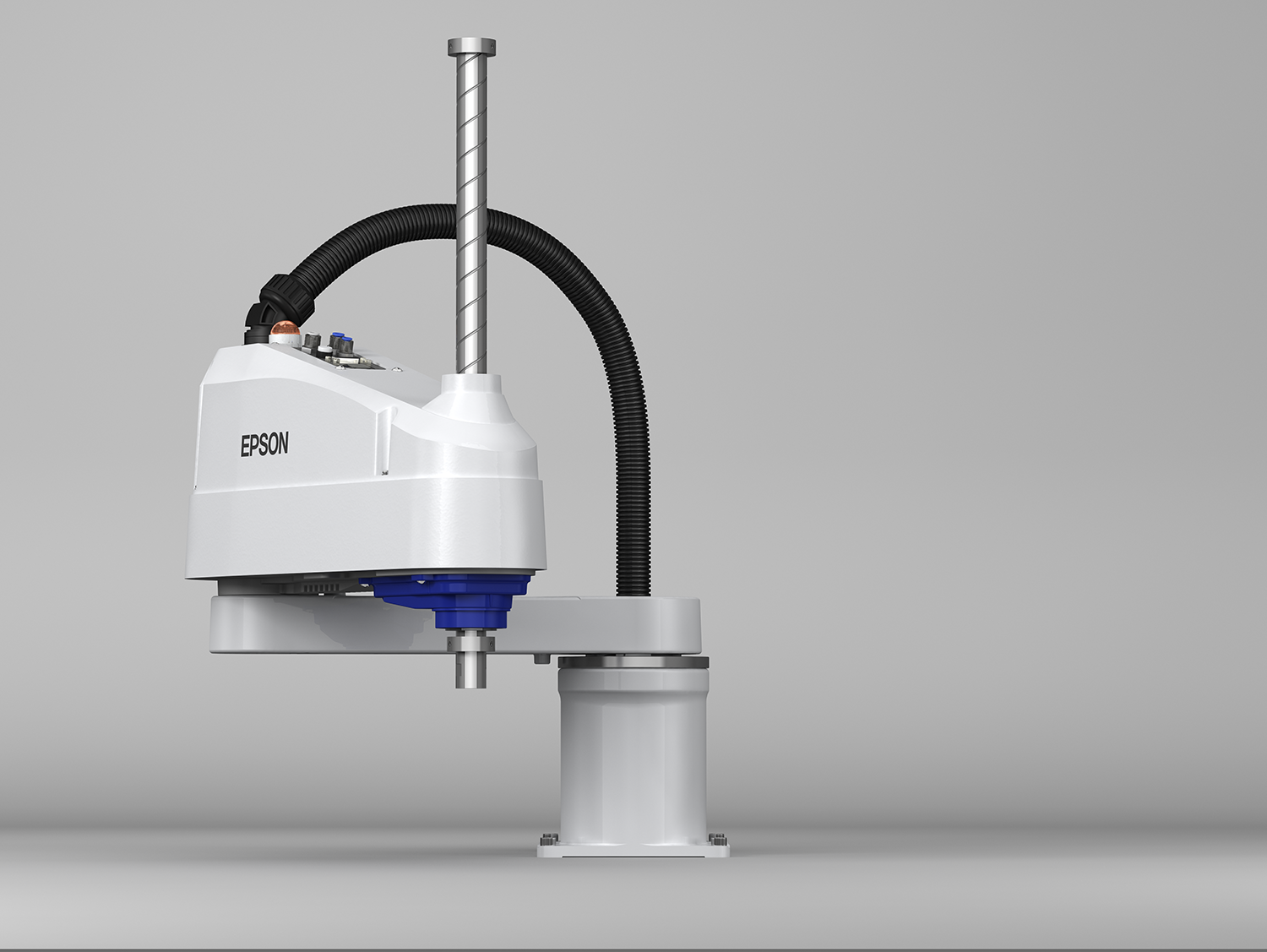

LS10-B

1 2 3 4 5 LS10-B

✗

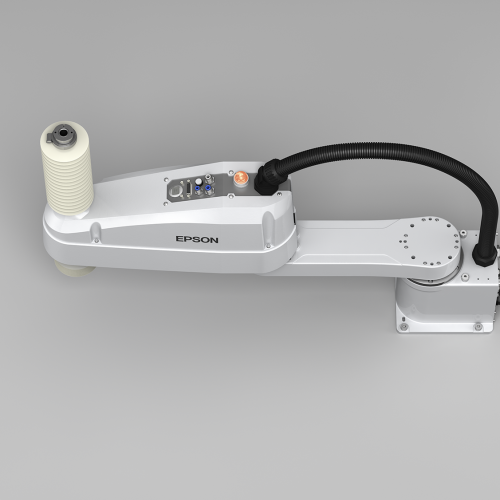

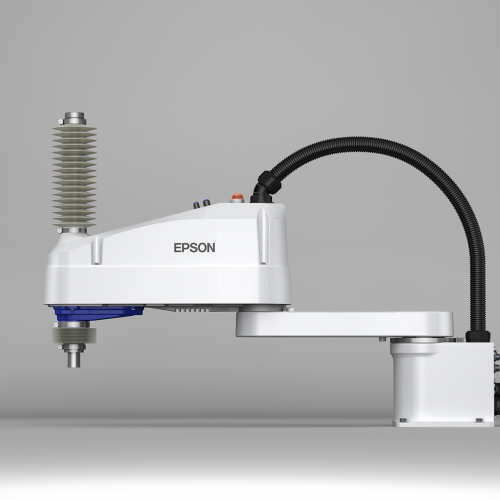

1. Rameno z kompozitní slitiny

Standardní dosah: 800 mm

Dosahy na objednání: 600/700mm

2,5krát vyšší tuhost než u běžných litých ramen

Kompaktní provedení ramene

2. Tuhá základna

Možnost uchycení robotu na stůl

Kompaktní rozměry vhodné do těch nejměnších prostor

Robot je možný v provedení Standard, ISO3 CleanRoom ESD, nebo FoodSafe

Délky kabelů mezi robotem a řídící jednotkou 3m, 5m 10m,15m nebo 20m

3. Přesná osa Z

Nosnost 10kg

Opakovatelná přesnost 0,02mm

Zdvih 300 / 200 mm

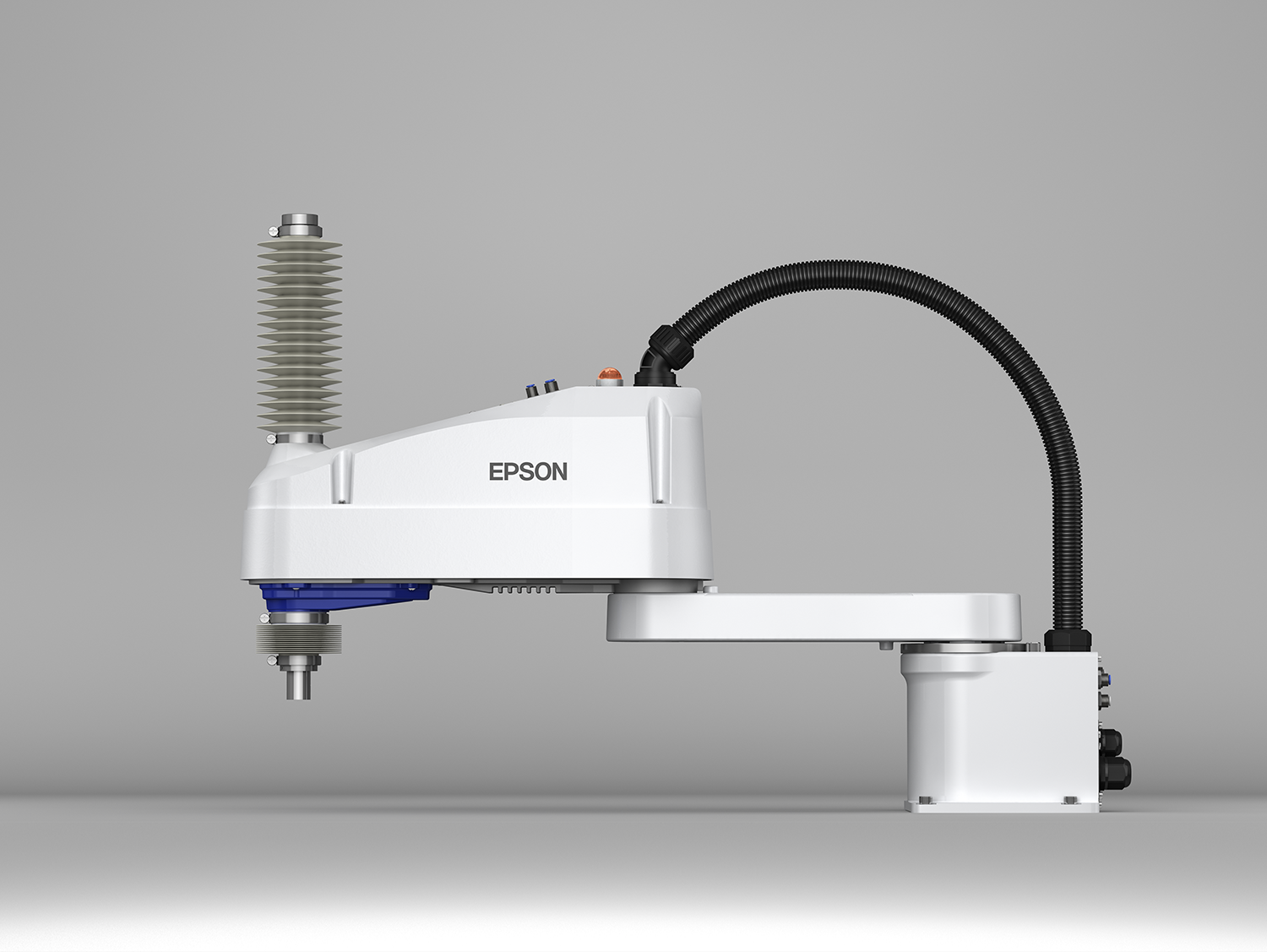

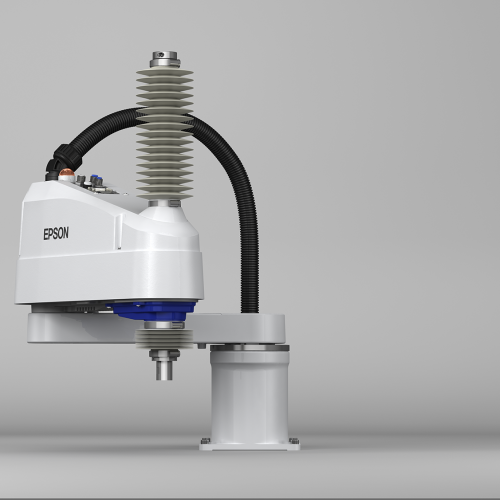

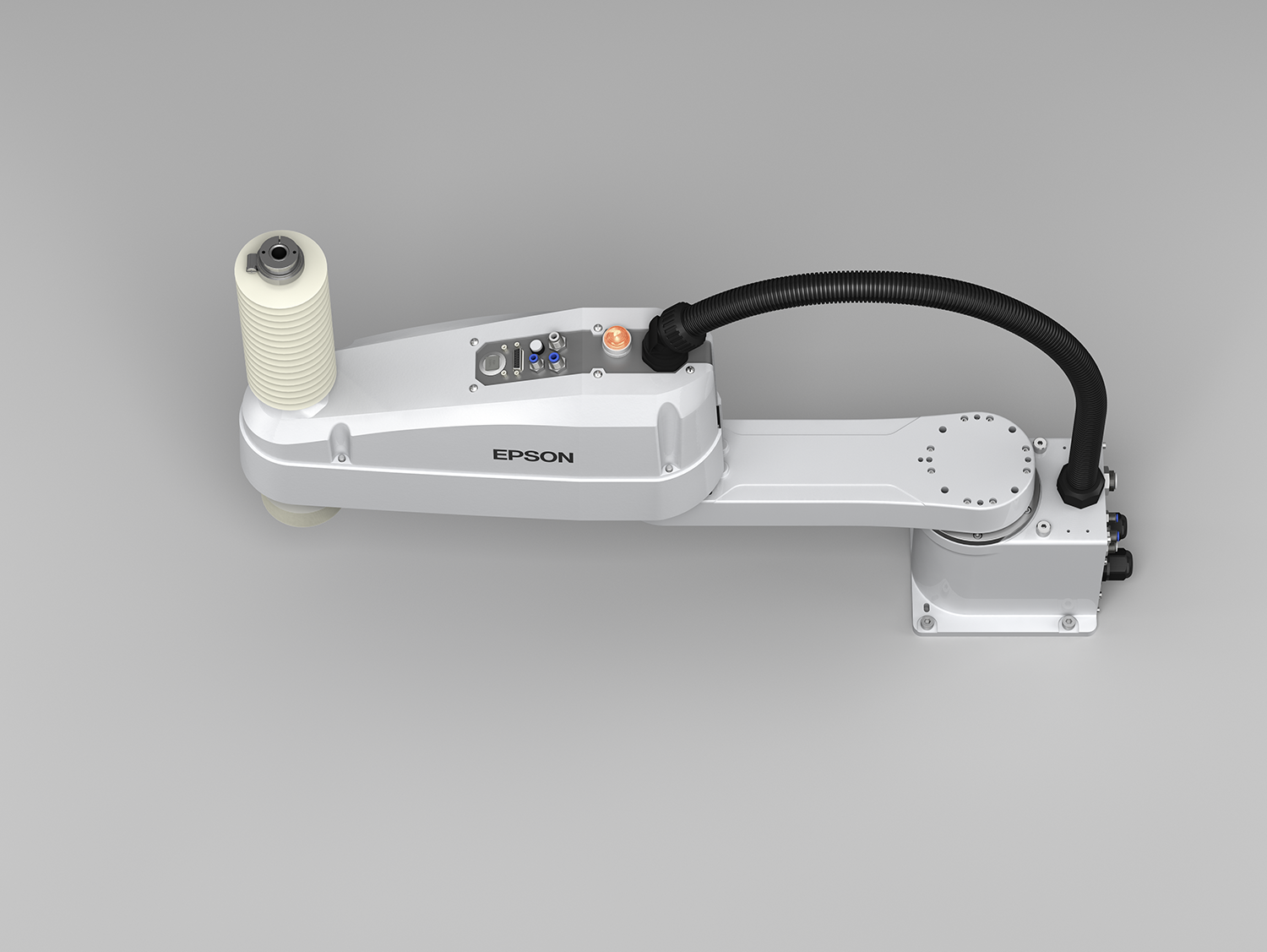

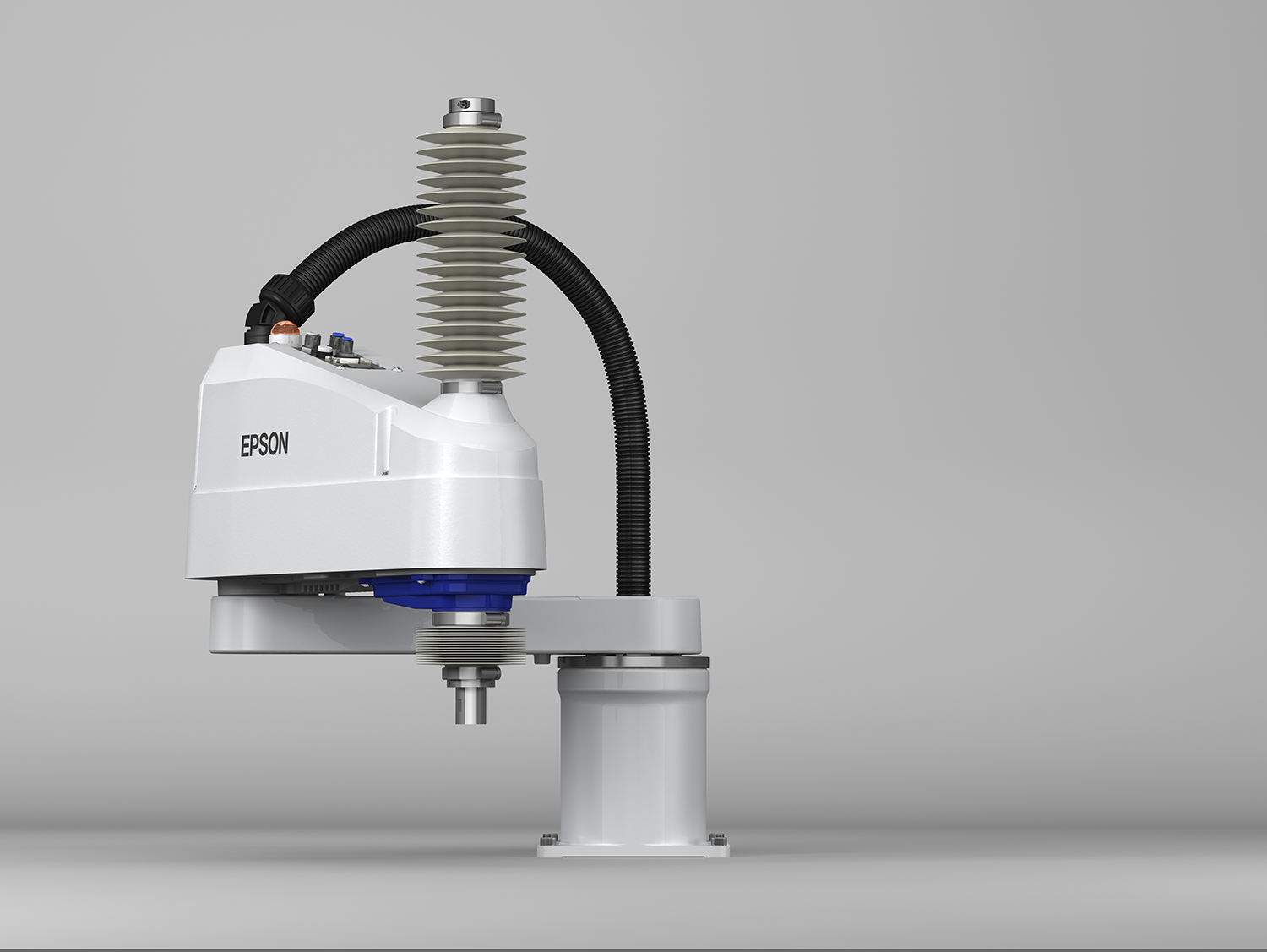

Zdvih ve verzi CleanRoom 270 /170mm

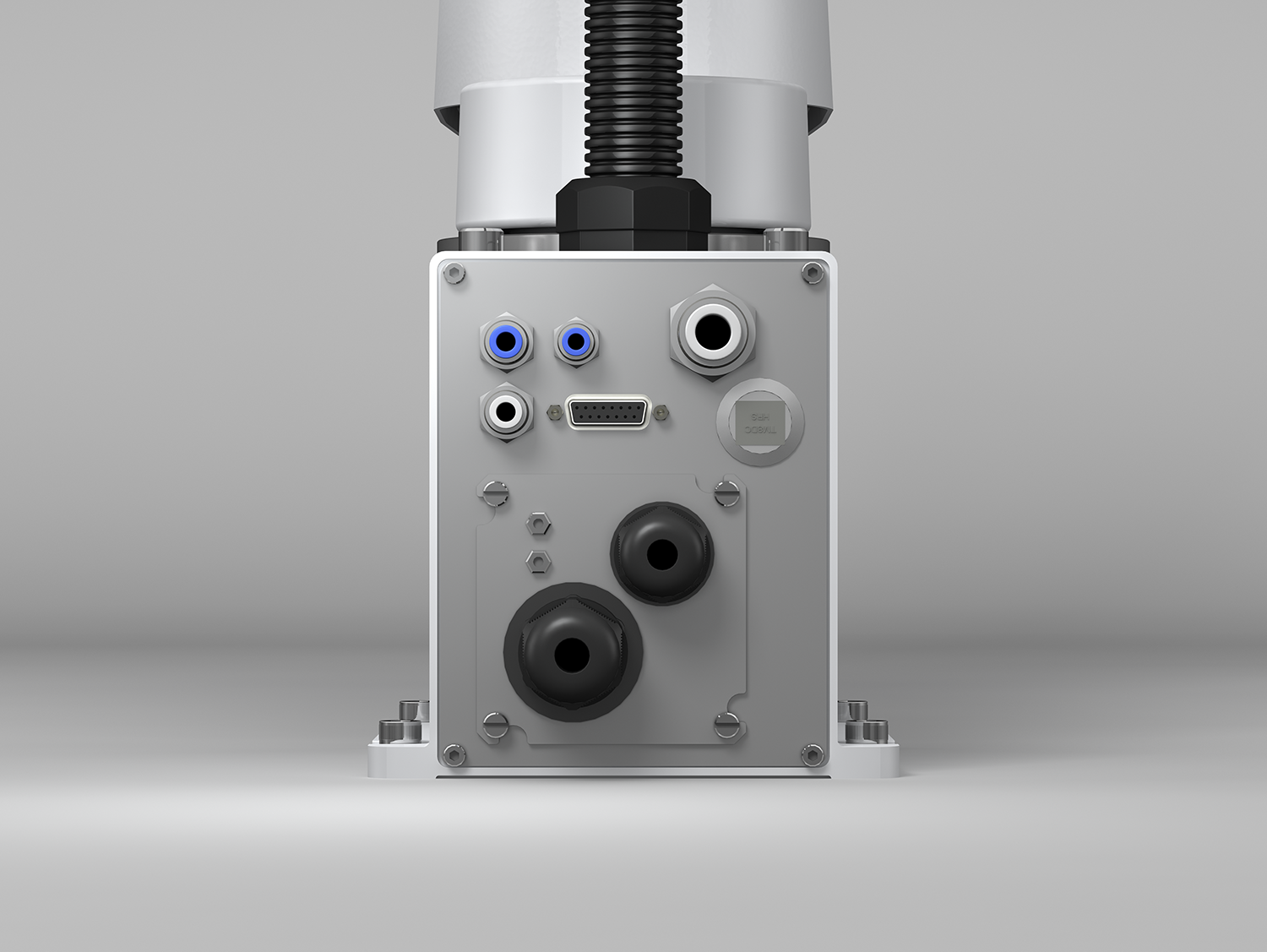

4. Uživatelské propojení

pneumatická hadička ø4mm 1x
pneumatická hadička ø6mm 2x
15-pin D-Sub

RJ45 8 pin (CAT5e) 1x

5. Bezbateriové motory

Vylepšená řada s označením B již nepoužívá baterii k zálohování polohy ramene

Snižují se tak servisní náklady a prostoje

Jsou zmenšeny zástavbové prostory (kabeláže) robotu

ZÁKLADNÍ FUNKCE

Vyvážený poměr ceny a výkonu

Vhodný pro aplikace, kde není potřeba maximálních rychlostí a je tak možné minimalizovat náklady. Oproti předchozí generaci je zde navýšení výkonu o 10%

Potravinářský průmysl

T3-B401S-FZ se dodává s integrovanými řešeními pro prevenci rozptylu a použité mazivo splňuje požadavky potravinářského průmyslu

Minimální servisní náklady

Díky bezbateriovým motorů odpadá, oproti předchozí generaci, výměna záložní baterie manipulátoru

Snadné použití

Díky připraveným propojení včetně Ethernetového pro kamery a programovacímu prostředí RC+7 je integrace robotů velmi snadná

PARAMETRY

Základní parametry:

Nosnost

Maximální: 10kg
Nominální: 5kg

Dosah ramen

Horizontální (J1+J2):800mm /600 / 700 mm
Vertikální(J3): 300(270)mm / 200(170)mm (CleanRoom)
Orientace (J4): +/- 360°

Opakovatelná přesnost

Horizontální (J1+J2): +/-0,02mm
Vertikální(J3): +/-0,01mm
Orientace (J4): +/- 0,01°

Tlačná síla osy Z

200N

Ostatní parametry:

Hmotnost

23kg

Krytování

Standard
CleanRoom ISO3 a ESD
Foodsafe (verze FZ)

Uživatelské propojení

pneumatická hadička ø4mm 1x
pneumatická hadička ø6mm 2x
15-pin D-Sub
RJ45 8pin (CAT 5e)
