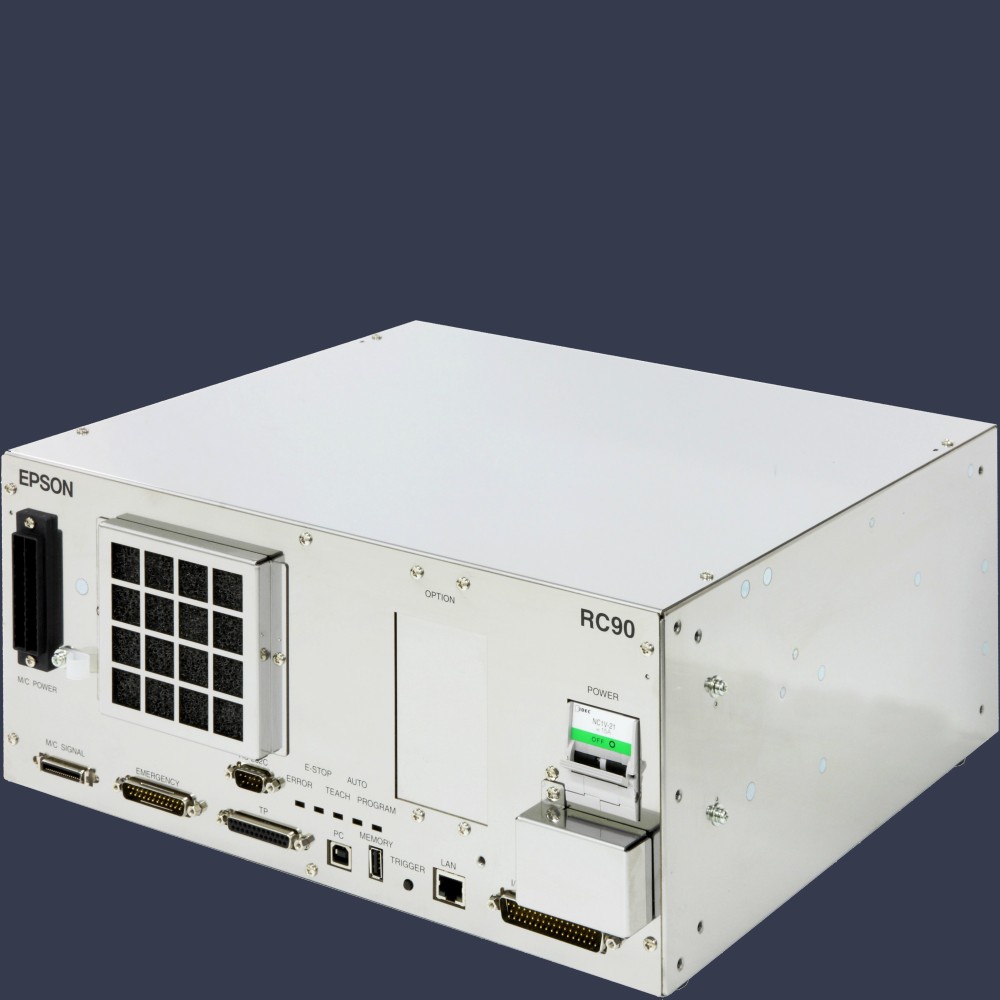

RC90-B

1 2 3 RC90-B
✗
⟵ ⟶

1. Maximální výkon

Jednotka umí zpracovávat 32 paralelních procesů + 16 paralelních procesů na pozadí + 8 kontrolních procesů. Díky tomu se z ní stává jednotka, která je vhodná nejenom pro ovládání samotných robotů, ale i celé robotické buňky či automatizace bez nutnosti využívat PLC či jiného řízení. Kompletní buňka tak může být naprogramována z jednoho prostředí včetně robotů, kamer, HMI, pneumatických prvků, motorů, senzorů, externích periferií a mnoho dalšího. Díky tomu je náslédná vzdálená správa a údržba automatizace velmi jednoduchá. Celý tento koncept je navržen tak, aby minimalizoval finanční a časové náklady na všechny fáze životního cyklu zařízení od vývoje přes realizaci až po údržbu.

2. Komunikační rozhraní

V základu je jednotka vybavena 24 digitálními vstupy a 16 digitálními výstupy, komunikací přes USB pro snadné propojení s PC (bez nutnosti adresace), sériovou komunikaci RS-232C. Dále pak Ethernet rozhraním pro připojení do sítě, komunikací přes ModBus nebo připojení aplikačních řešení jako jsou kamery a další. Jednotka je vybavena sloty pro 2 přídavné karty. Karty mohou být rozšiřující vstupně/výstupní (24/16), Analogová(2x vstup, 2x výstup), RS232, ProfiNet, ProfiBus, EtherCat, DeviceNet, CC Link, EthernetIP či karta pro ConveyorTracking.

3. Jednoduchá záloha

Všechny jednotky jsou vybaveny slotem Memory. Tento sloužík jednoduché záloze systému včetně historie a nastavení, kterou může provést i neproškolená obsluha stroje. V případě nutnosti řešení problémů je tak stažení zálohy otázkou jedho kliku. Následně může být záloha systému analizována a vyhodnocena během velmi krátkého času bez nutnosti speciálního vybavení na straně uživatele.

ZÁKLADNÍ FUNKCE

Výkonná jednotka

Jednotka zvládne 32 paralleních procesů pro obsluhu jak robotů tak externích periferií. Dále pak 16 paralelních procesů na pozadí a 8 kontrolních procesů. Je možné jednotku využít k řízení celé automatizace bez nutnosti použití PLC.

Kompaktní rozměry

I přes vysoký výkon je jednotka kompaktní a je ji možné instalovat do standartního rackového otvoru. V kombinaci s nízkou spotřebou robotů je celý systém i šetrný k životnímu prostředí.

Jeden software

Jednotka se programuje a ovládá z jednoho softwarového prostředí spolu se všemi aplikačními řešeními EPSON (kamery, ForceSenzory, ...) Díky tomu je vývoj aplikace velmi rychlý a uživatelsky přívětivý.

PARAMETRY

Základní parametry:

Výkon a komunikace

  • 32 paralelních procesů + 16 Backgroung paralelních procesů
  • možno připojit roboty série LS-B
  • 24 digitálních vstupů / 16 digitálních výstupů
  • USB / Ethernet / Modbus / RS-232C

Možnosti přídavných karet

  • až 2 karty
  • digitální I/O (24/16)
  • ProfiNet, ProfiBus, EtherCat, DeviceNet, CC Link, Ethernet IP
  • Analogová karta (2x vstup, 2x výstup)
  • ConveyorTracking

Připojitelné periferie

  • Kamerová systém CV2
  • Ovládací panel TP2
  • ConveyorTracking
  • FlexiFeeder

Ostatní parametry:

Hmotnost

  • 10kg

Rozměry

  • 380x350x180mm (ŠxHxV)

Napájení

  • 200VAC až 240VAC jedna fáze 50/60Hz
  • max 2,5kVA (v závislosti na připojeném manipulátoru)
