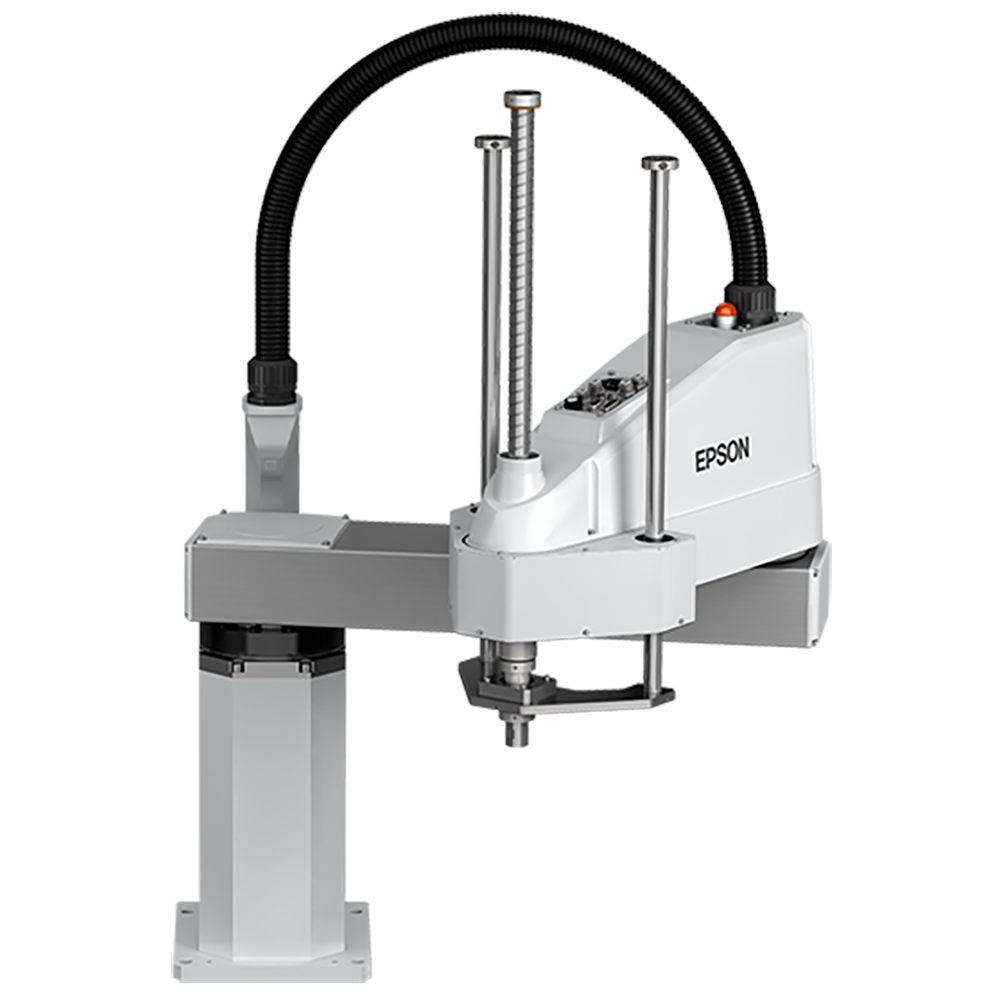

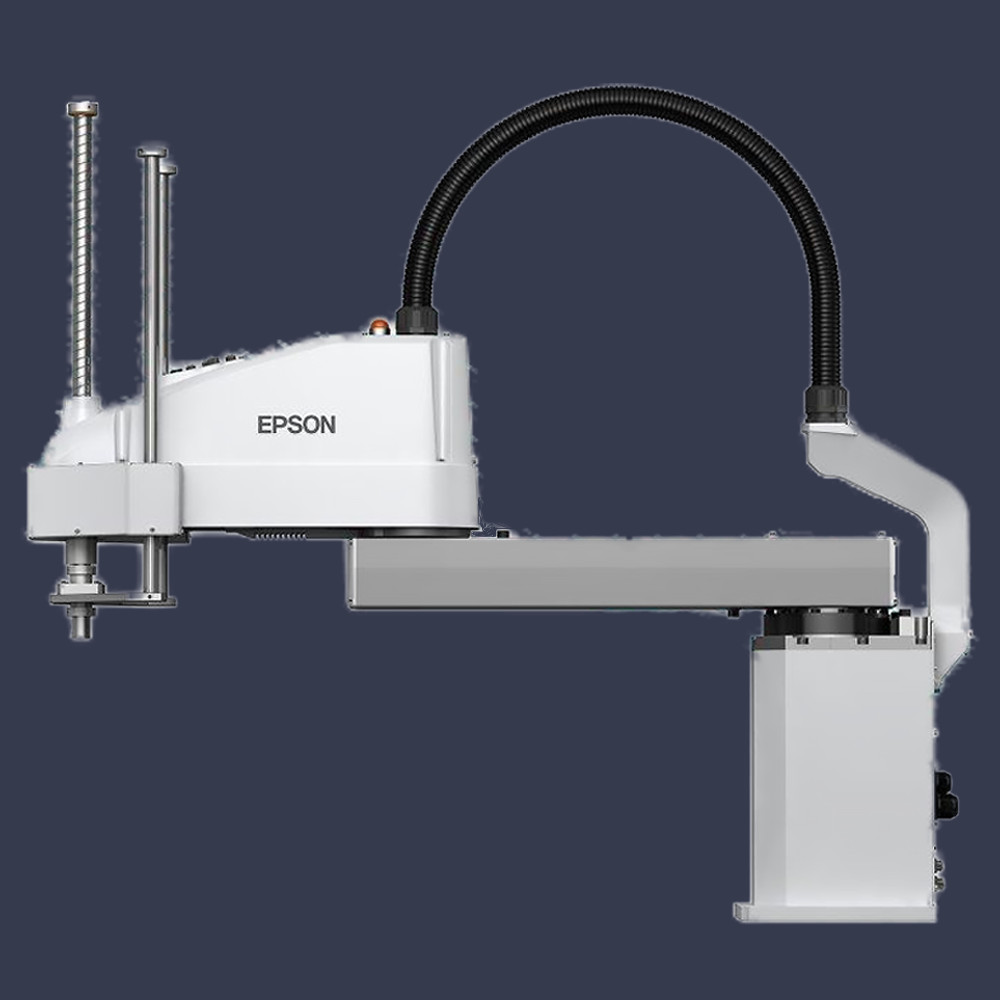

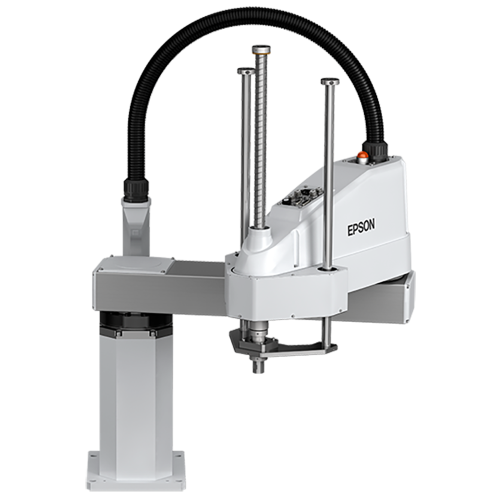

LS-50C

1 2 3 4 5 LS-50C

✗

1. Rameno z kompozitní slitiny

Standardní dosah: 1000 mm

2,5krát vyšší tuhostí než u běžných litých ramen

o 30% rychlejší než LS20-B

Kompaktní provedení ramene

2. Tuhá základna

Možnost uchycení robotu na stůl

Kompaktní rozměry vhodné do těch nejměnších prostor

Robot je možný v provedení Standard, ISO3 CleanRoom ESD

Délky kabelů mezi robotem a řídící jednotkou 3m, 5m 10m,15m nebo 20m

3. Přesná osa Z

Pomocné lineární vedení zvyšují povolený moment na osu Z o 250%, což zrychluje časy cyklu

Nosnost 50kg

Opakovatelná přesnost 0,05mm

Zdvih 400mm

Zdvih ve verzi CleanRoom 210mm

4. Uživatelské propojení

pneumatická hadička ø8mm 2x
pneumatická hadička ø6mm 2x
1x 15-pin D-Sub
1x 9-pin D-Sub
RJ45 8 pin (CAT5e) 1x

5. Bezbateriové motory

Vylepšená řada s označením C již nepoužívá baterii k zálohování polohy ramene

Snižují se tak servisní náklady a prostoje

Jsou zmenšeny zástavbové prostory (kabeláže) robotu

ZÁKLADNÍ FUNKCE

Podpora funkční bezpečnosti

Díky využití bezpečnostní karty s podporou funkcí Safety Limited Speed a Safety Limited Position může robot koexistovat ve společném prostoru s lidskou obsluhou. Při vstupu obsluhy do pracovního prostoru robota dojde k omezení rychlosti i polohy robota, nikoliv k jeho úplnému zastavení.

Kompaktní zástavba

Vylepšení konstrukce a ergonomie umožňuje pohodlnou aplikaci. Zástavbové rozměry jsou identické jako u LS20-B, lze tedy provést retrofit do již stávajících zařízení

Minimální servisní náklady

Díky bezbateriovým motorů odpadá, oproti předchozí generaci, výměna záložní baterie manipulátoru

Snadné použití

Díky připraveným propojení včetně Ethernetu pro kamery a programovacímu prostředí RC+8 je integrace robotů velmi snadná

PARAMETRY

Základní parametry:

Nosnost

Maximální: 50kg
Nominální: 30kg

Dosah ramen

Horizontální (J1+J2):1000 mm
Vertikální(J3): 400 / 210 mm
Orientace (J4): +/- 360°

Opakovatelná přesnost

Horizontální (J1+J2): +/-0,05mm
Vertikální(J3): +/-0,02mm
Orientace (J4): +/- 0,01°

Tlačná síla osy Z

250N

Ostatní parametry:

Hmotnost

61kg

Krytování

Standard / CleanRoom ISO3 a ESD

Uživatelské propojení

pneumatická hadička ø8mm 2x
pneumatická hadička ø6mm 2x
1x 15-pin D-Sub
1x 9-pin D-Sub
RJ45 8 pin (CAT5e) 1x
