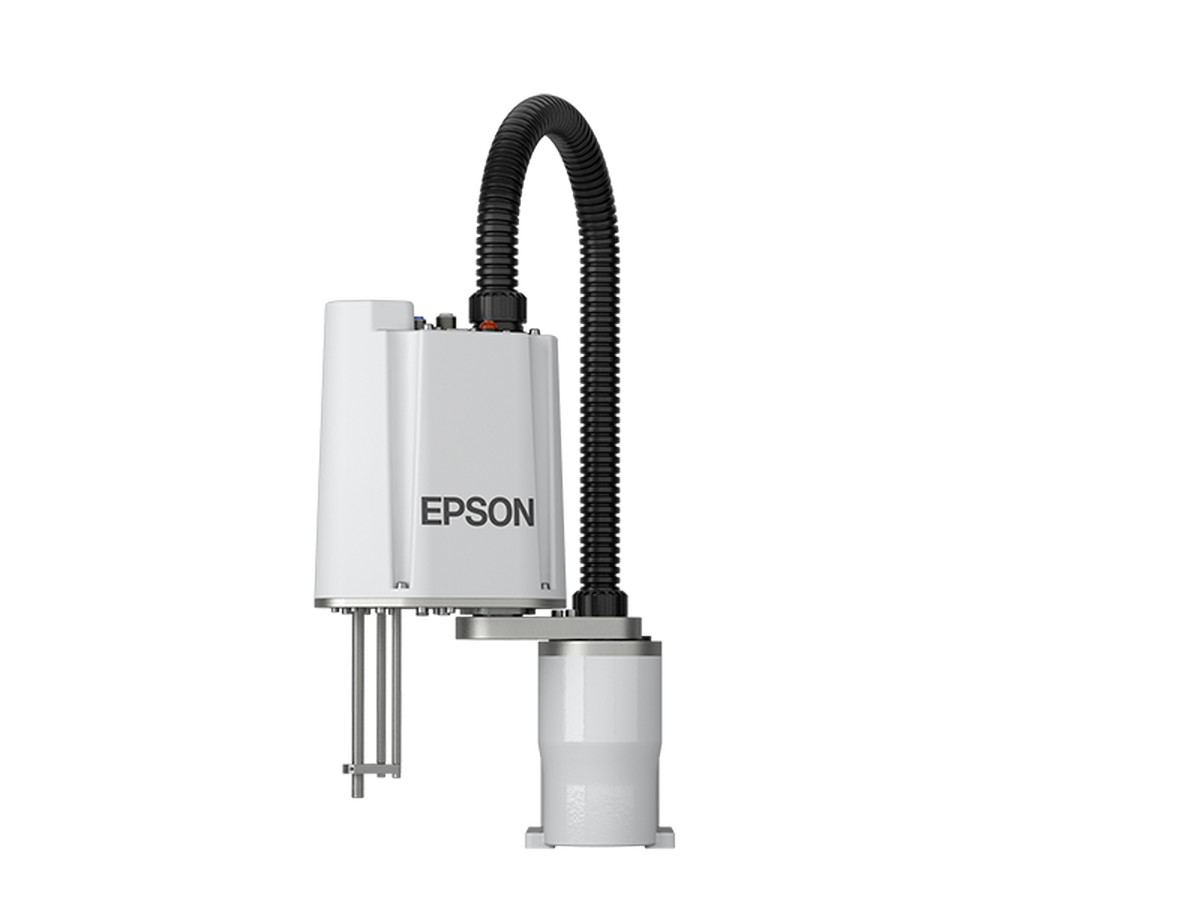

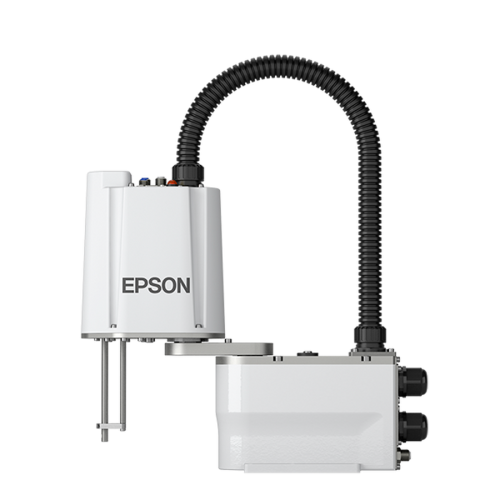

GX1-B

1 2 3 4 GX1-B

✗

1. Rameno z kompozitní slitiny

Dosahy: 170/220 mm

2,5krát vyšší tuhost než u běžných litých ramen

Kompaktní provedení ramene

2. Tuhá základna

Možnost uchycení robotu na stůl

Kompaktní rozměry vhodné do těch nejměnších prostor

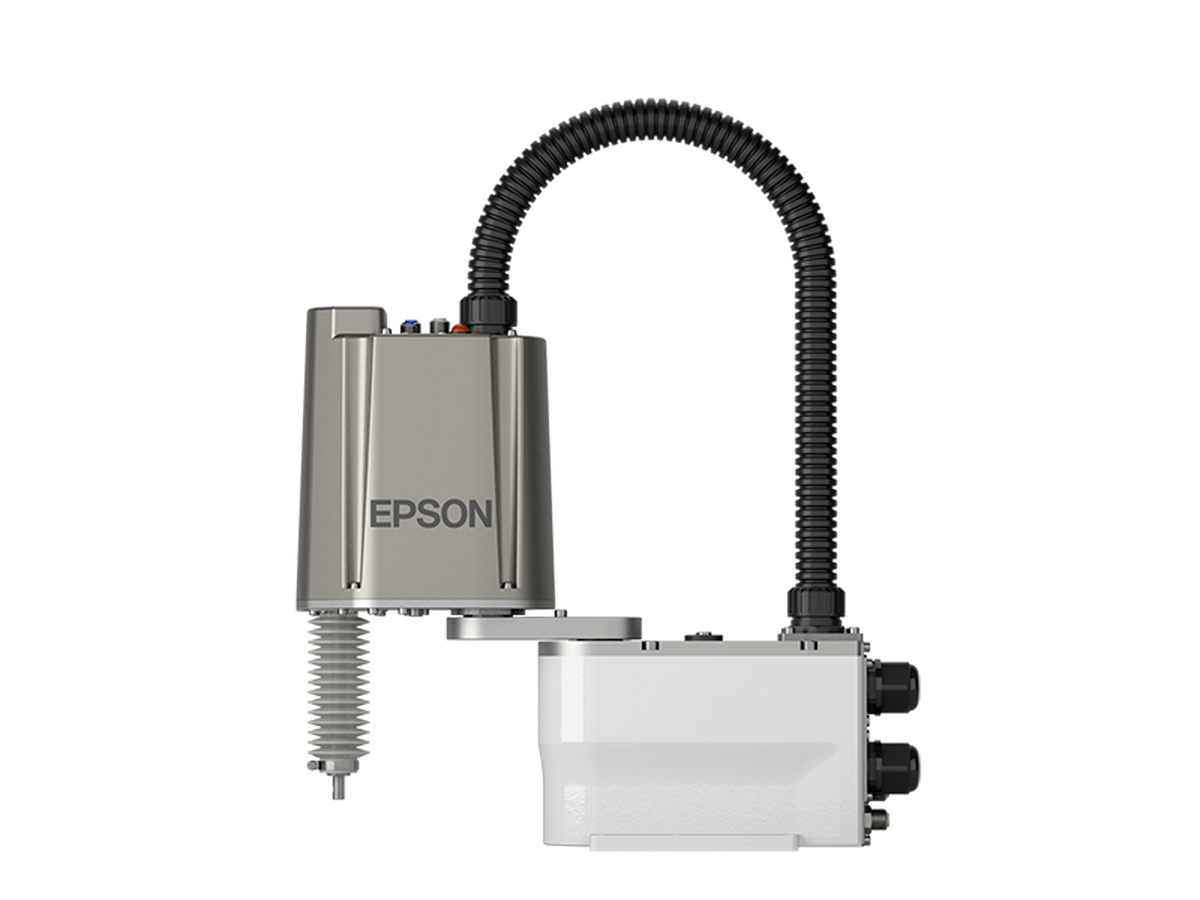

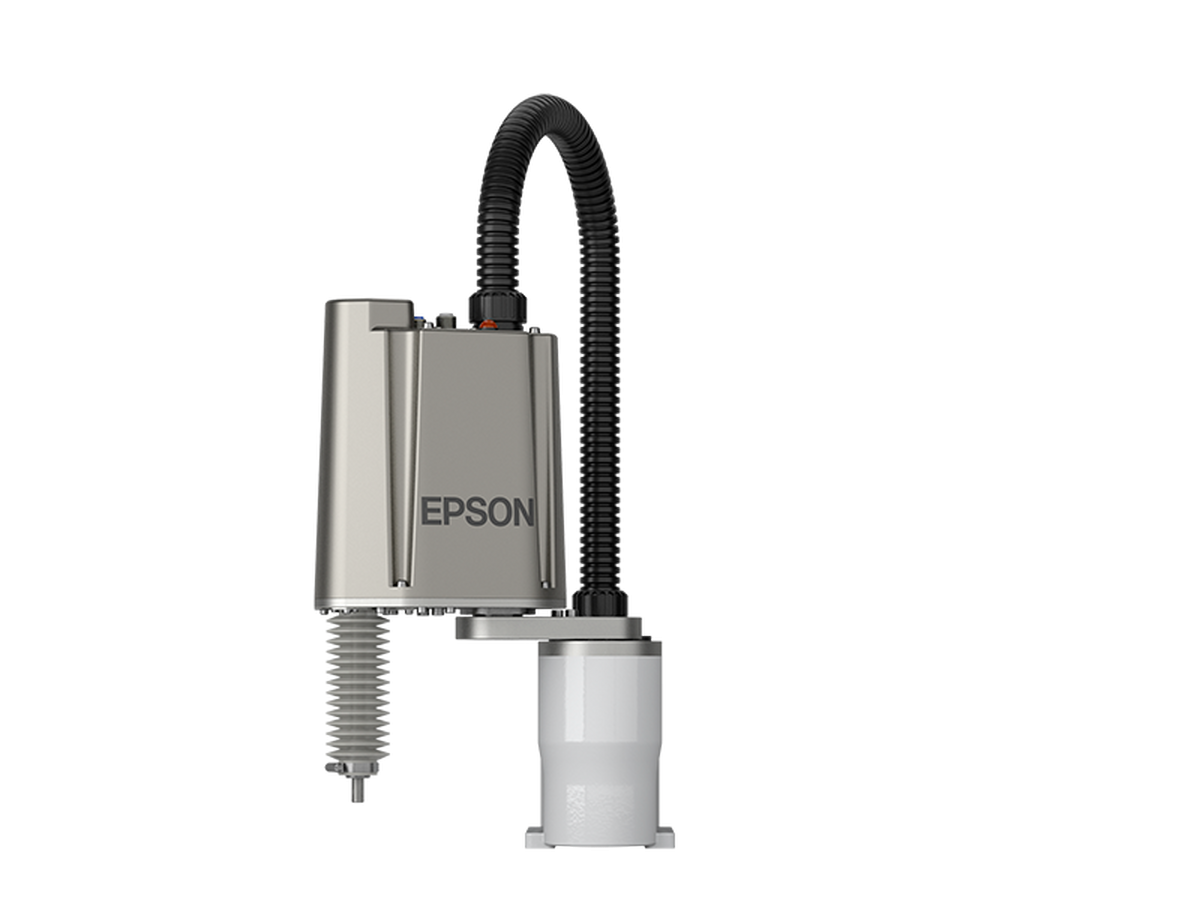

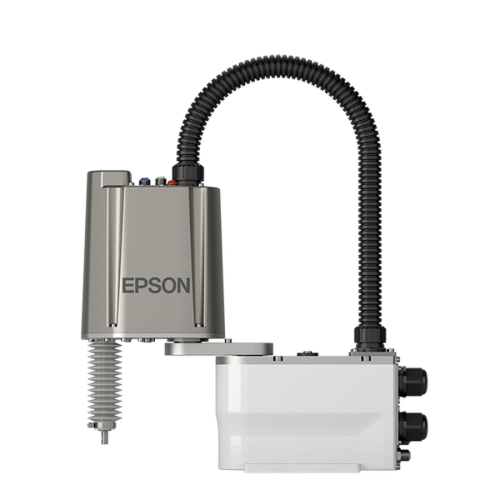

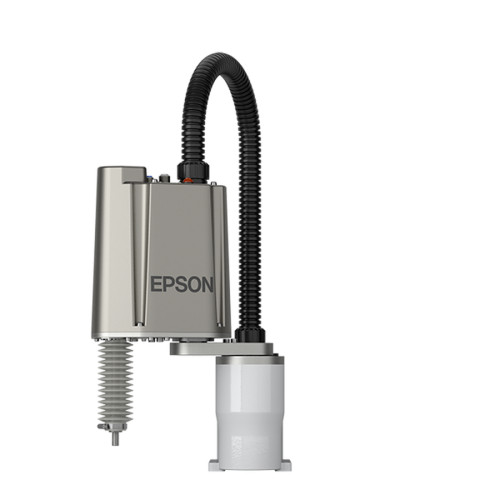

Robot je možný v provedení Standard, ISO3 CleanRoom ESD

Délky kabelů mezi robotem a řídící jednotkou 3m, 5m 10m,15m nebo 20m

3. Přesná osa Z

Nosnost 1kg

Opakovatelná přesnost 0,005mm

Zdvih 100mm

Zdvih ve verzi CleanRoom 80mm

Možná varianta pouze se třemi osami (GX1-B***SZ)

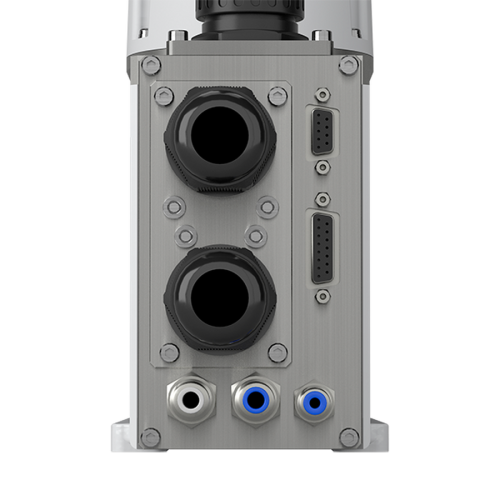

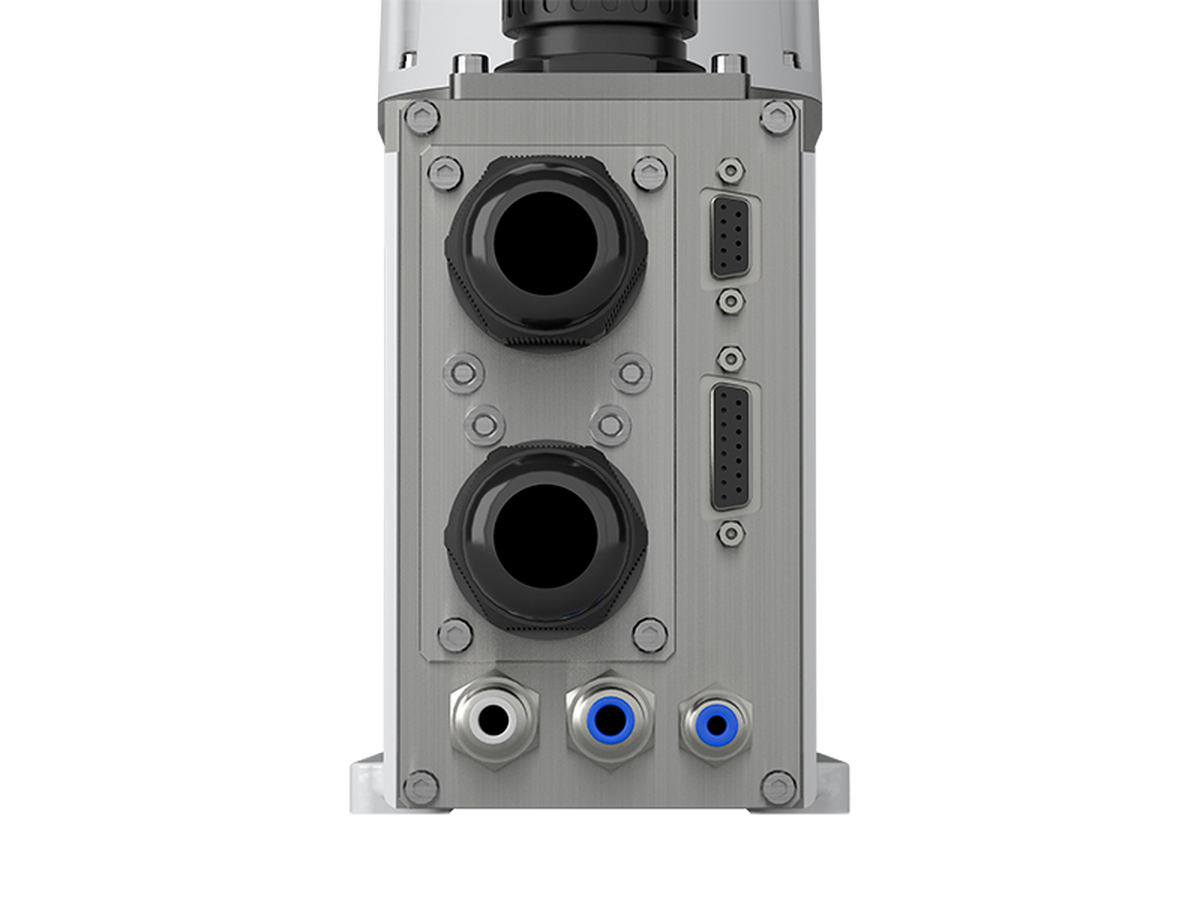

4. Uživatelské propojení

pneumatická hadička ø4mm 1x
pneumatická hadička ø6mm 2x
15-pin D-Sub
9-pin D-Sub

ZÁKLADNÍ FUNKCE

Robot s vysokou přesností

opakovatelná přesnost 0,005mm vhodný pro manipulaci s miniaturními součástkami

Vysoce výkonný a rychlý robot

nejrychlejší robot ve své třídě

Úsporné rozměry

díky kompaktním rozměrům se vejde do těch nejmenších výrobních prostorů

Funkční bezpečnost

s řídicí jednotkou RC700-E lze využívat bezpečnostních funkcí SLP a SLS, které splňují požadavky dle

PARAMETRY

Základní parametry:

Nosnost

Maximální: 1kg
Nominální: 0,5kg

Dosah ramen

Horizontální (J1+J2): 175mm (75+100) / 225mm (125+100)
Vertikální(J3): 100(80)mm (CleanRoom)
Orientace (J4): +/- 360°

Opakovatelná přesnost

Horizontální (J1+J2): +/-0,005mm
Vertikální(J3): +/-0,010mm
Orientace (J4): +/- 0,01°

Tlačná síla osy Z

50N

Ostatní parametry:

Hmotnost

8kg

Krytování

Standard / CleanRoom ISO3 a ESD

Uživatelské propojení

pneumatická hadička ø4mm 1x
pneumatická hadička ø6mm 2x
15-pin D-Sub
9-pin D-Sub

KE STAŽENÍ

Manuál 3D data SW Katalog Jednotka RC700-E
