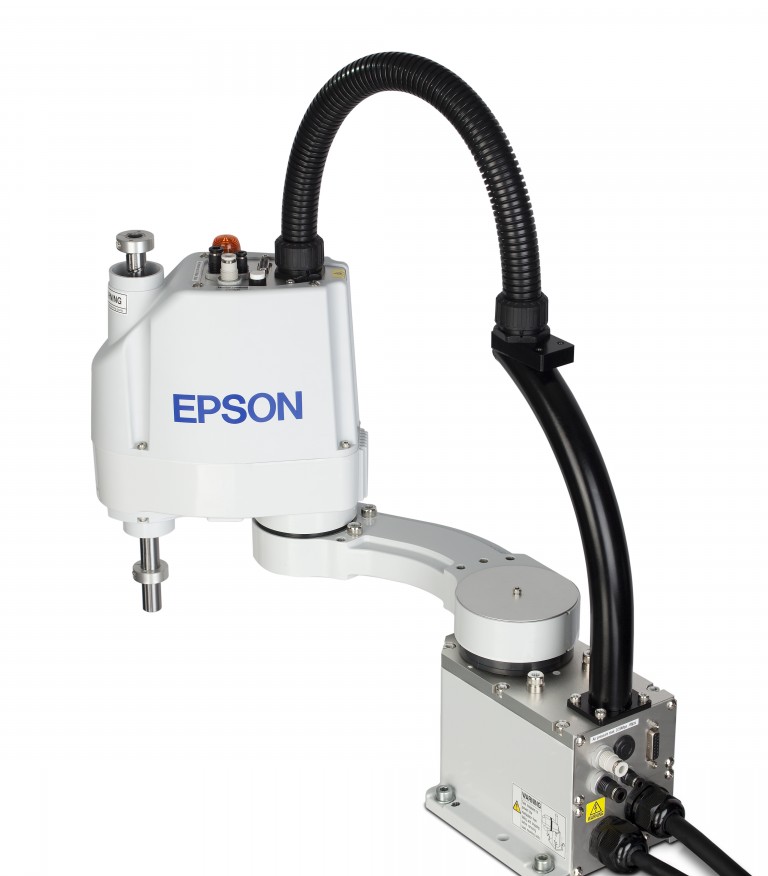

G3

1 2 3 4

✗

1. Rameno z kompozitní slitiny

Dosahy: 250/300/350 mm

2,5krát vyšší tuhost než u běžných litých ramen

Provedení ramene může být standardní (rovné), nebo zaloméné, do prava či do leva.

Tato ergonomická vlastnost umožňuje zvětšit možný paletovaný prostor až o 40%

2. Tuhá základna

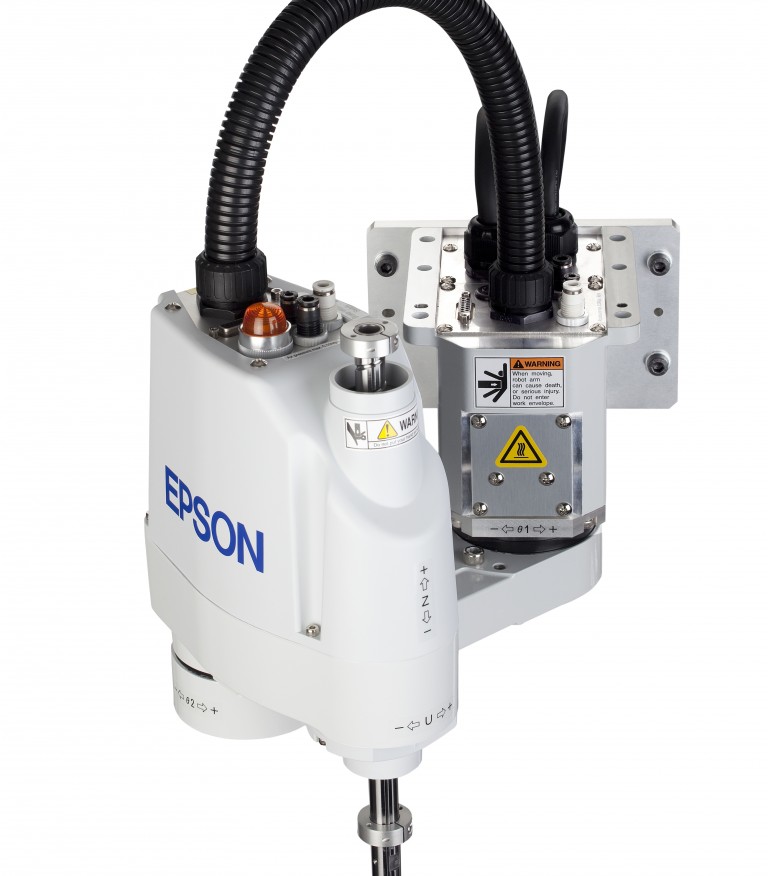

Možnosti uchycení robotu na stůl nebo na zeď

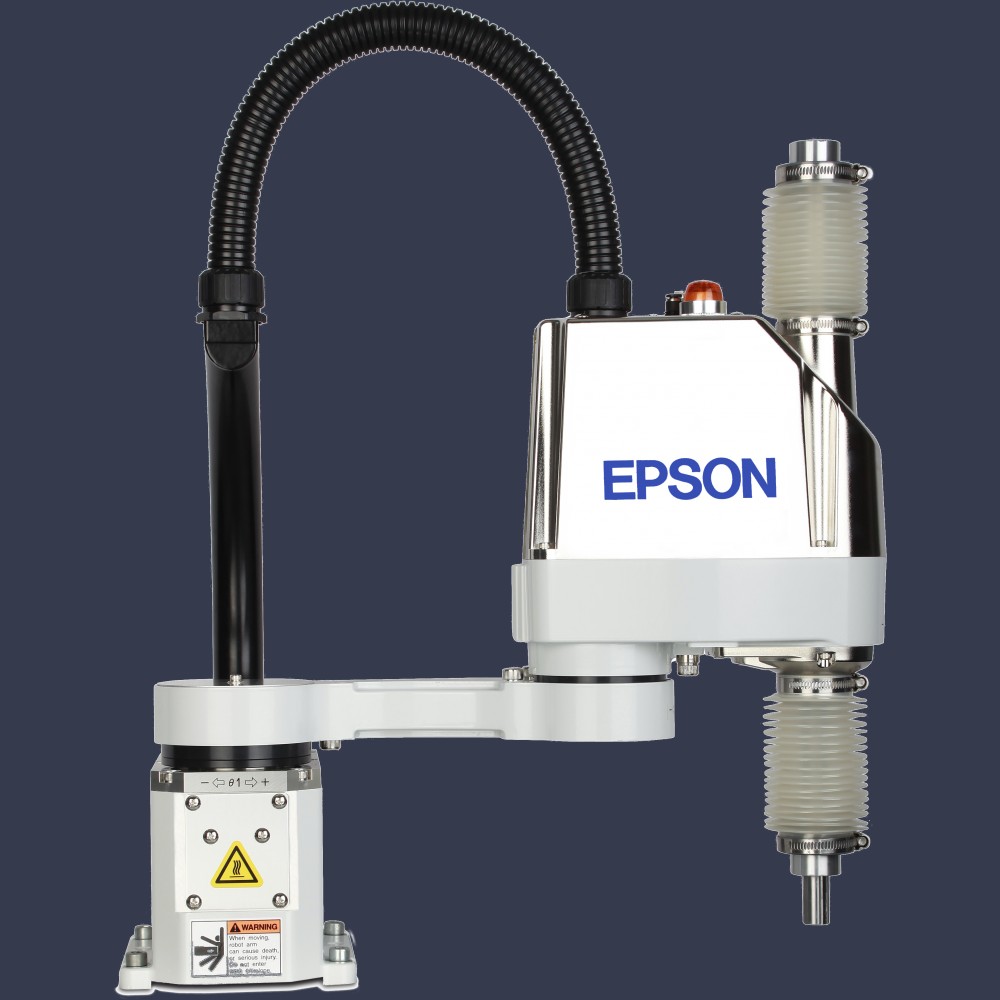

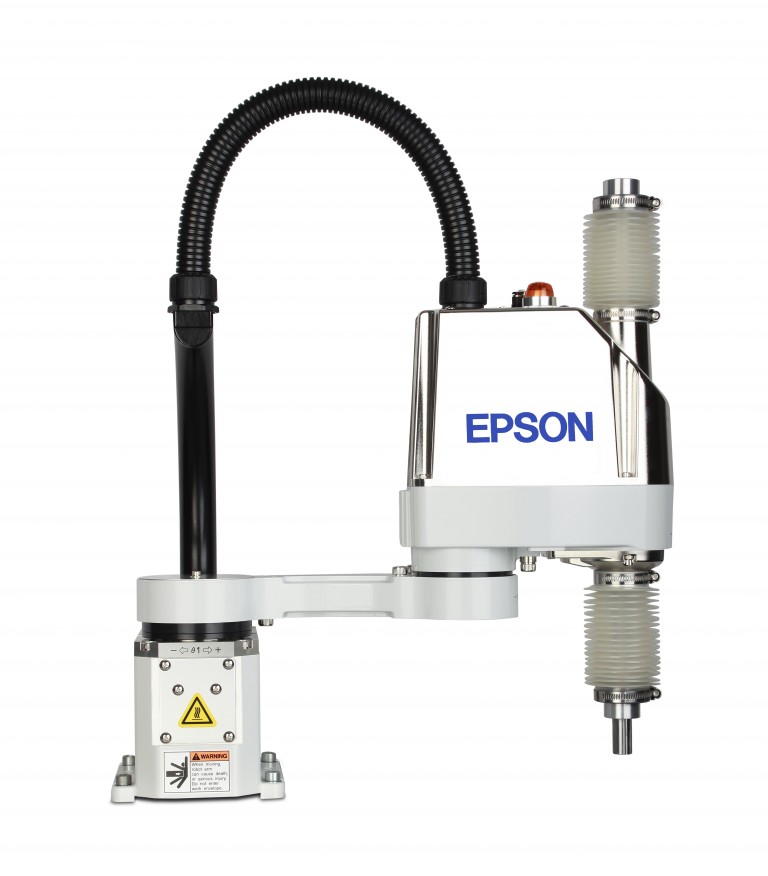

Robot je možný v provedení Standard, ISO3 CleanRoom a ESD

Délky kabelů mezi robotem a řídící jednotkou 3m, 5m 10m,15m nebo 20m

3. Přesná osa Z

Nosnost 3kg

Opakovatelná přesnost 0,008mm

Zdvih 150mm

Zdvih ve verzi CleanRoom 120mm

4. Uživatelské propojení

pneumatická hadička ø4mm 1x
pneumatická hadička ø6mm 2x
15-pin D-Sub

ZÁKLADNÍ FUNKCE

Robot s vynikajícím ergonomií

díky zalomení ramene je až o 40% zvětčen paletovací prostor

Vysoce výkonný a rychlý robot

nejrychlejší robot ve své třídě

Výborná opakovatelná přesnost

díky technologii SmartMotion je dosaženo nejrychlejšího zastavení v dané přesnosti

Použití v MultiRobotickém systému

s řídicí jednotkou RC700A a dalšími třemi roboty je možné velmi efektivně vytvářet komplikované apllikace více robotů

PARAMETRY

Základní parametry:

Nosnost

Maximální: 3kg
Nominální: 1kg

Dosah ramen

Horizontální (J1+J2):250mm (120+130) / 300mm (170+130)/ 350mm (220+130)
Vertikální(J3): 150(120)mm (CleanRoom)
Orientace (J4): +/- 360°

Opakovatelná přesnost

Horizontální (J1+J2): +/-0,008mm
Vertikální(J3): +/-0,010mm
Orientace (J4): +/- 0,005°

Tlačná síla osy Z

150N

Ostatní parametry:

Hmotnost

14kg

Krytování

Standard / CleanRoom ISO3 a ESD

Uživatelské propojení

pneumatická hadička ø4mm 1x
pneumatická hadička ø6mm 2x
15-pin D-Sub

KE STAŽENÍ

Manuál 3D data SW Prospekt Jednotka RC700A
