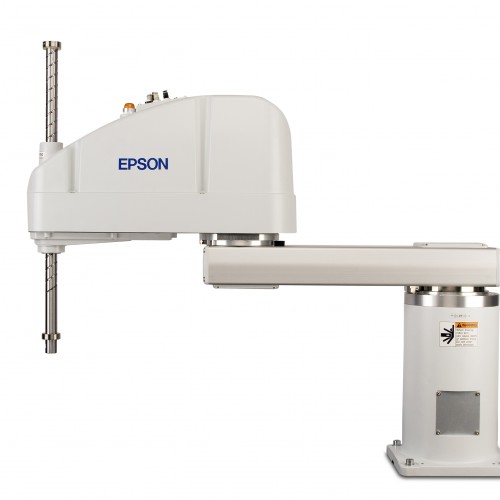

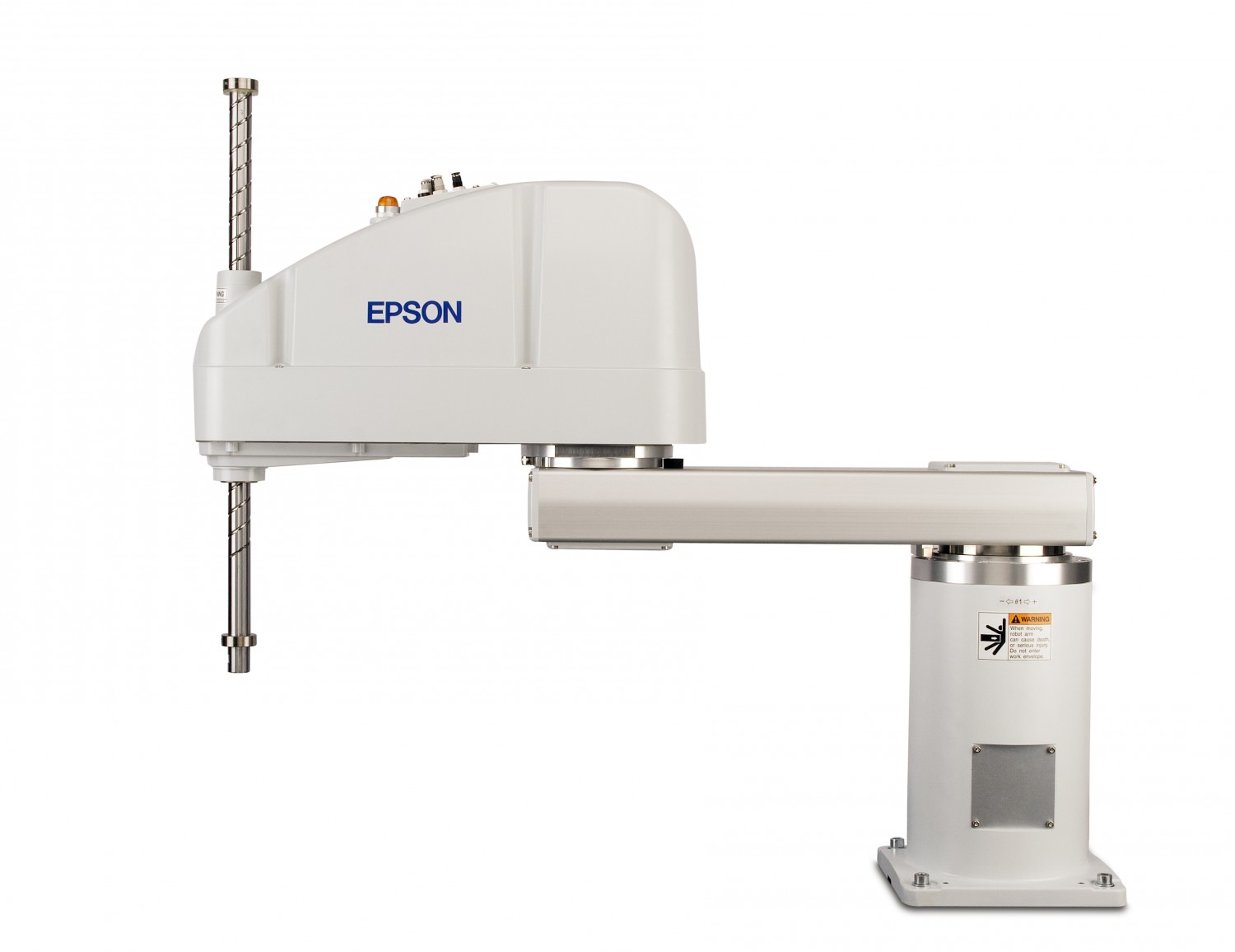

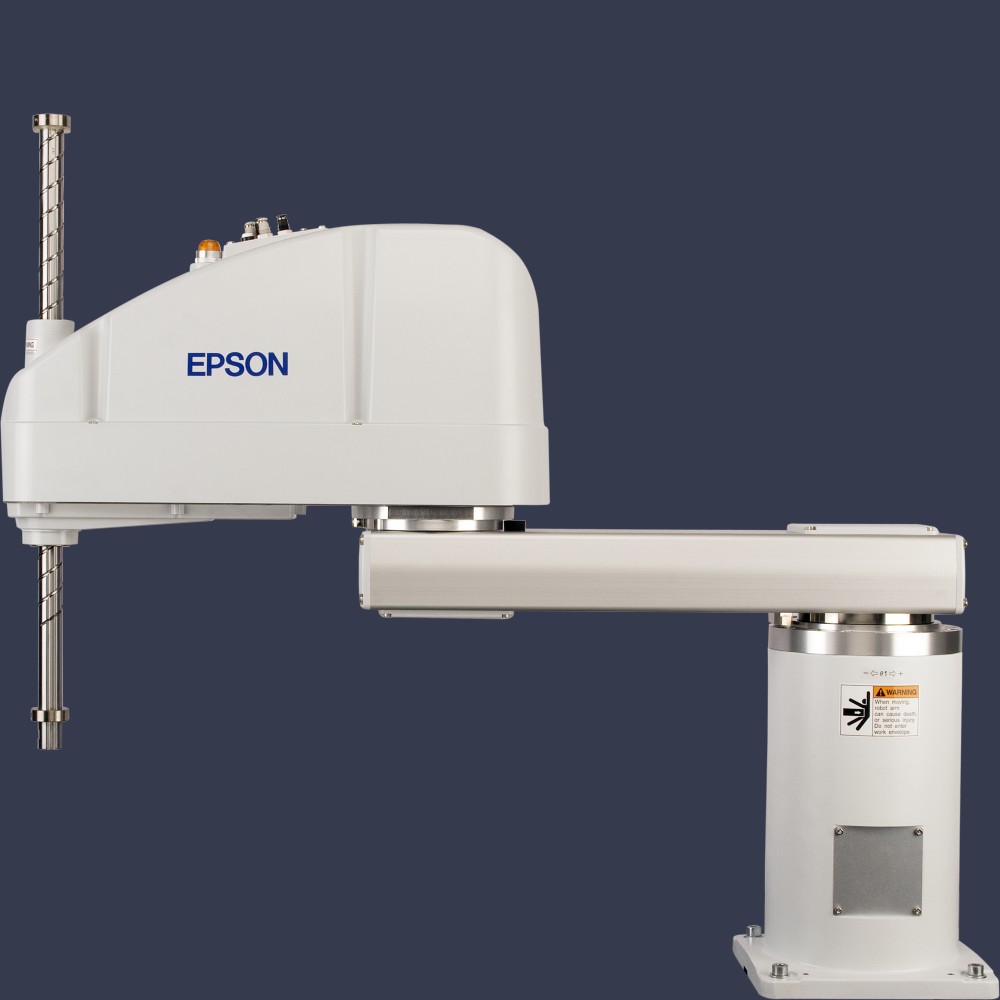

G10

1 2 3 4 G10

✗

1. Rameno z kompozitní slitiny

Dosahy: 650mm / 850 mm

2,5krát vyšší tuhost než u běžných litých ramen

Vysoké zakládací síly

Kabeláž Integrována v rameni robotu

2. Tuhá základna

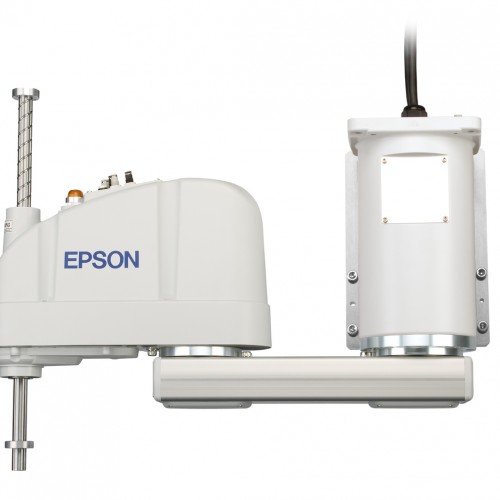

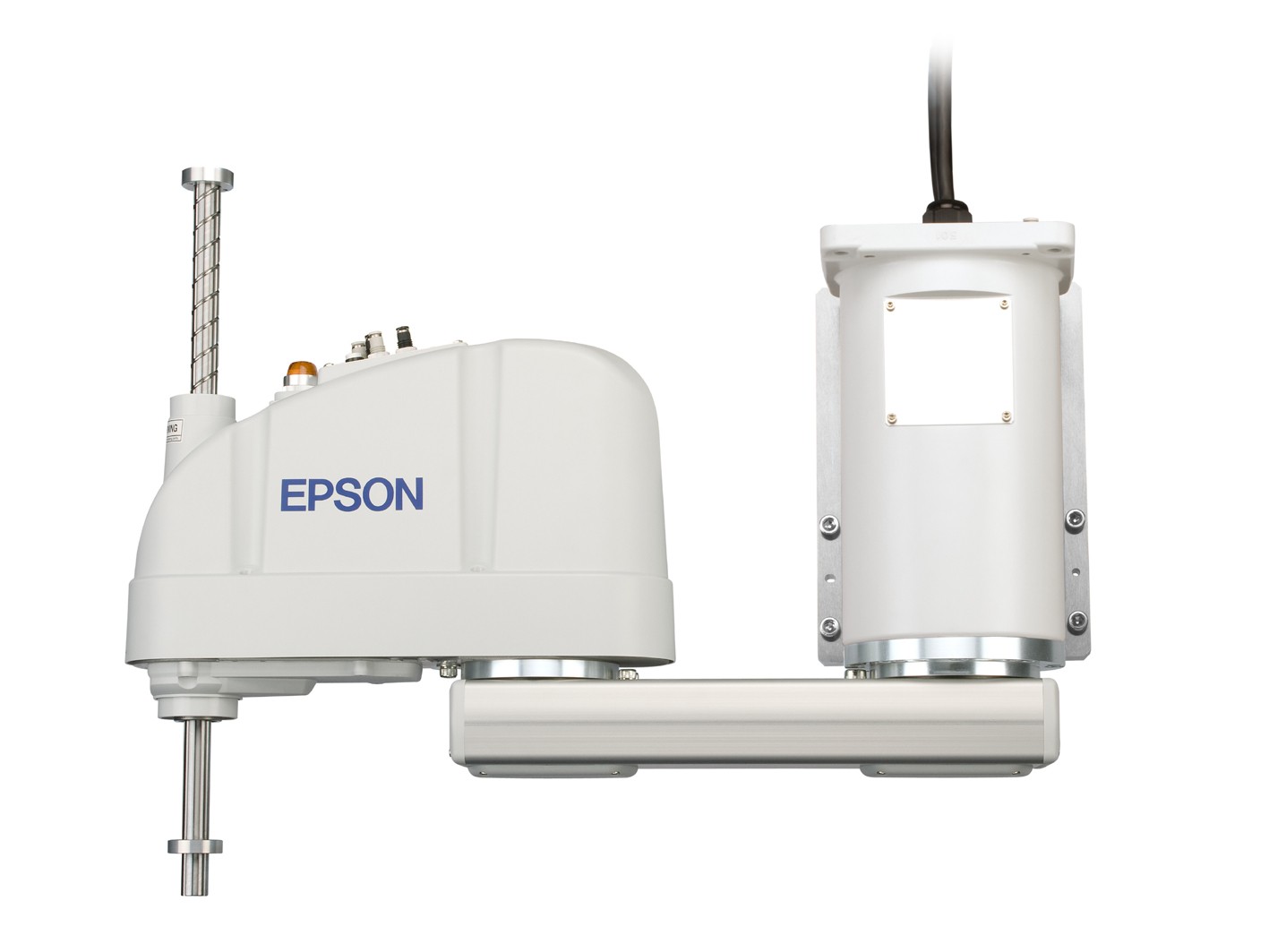

Možnosti uchycení robotu na stůl, na zeď nebo na strop.

Robot je možný v provedení Standard, ISO3 CleanRoom, IP54 nebo IP65

Délky kabelů mezi robotem a řídící jednotkou 3m, 5m 10m,15m nebo 20m

3. Přesná osa Z

Nosnost 10kg

Opakovatelná přesnost 0,025mm

Zdvih 180mm nebo prodloužený 420 mm

Zdvih ve verzi CleanRoom 150mm nebo 390mm

4. Uživatelské propojení

pneumatická hadička ø4mm 2x
pneumatická hadička ø6mm 2x
15-pin D-Sub
9-pin D-Sub

ZÁKLADNÍ FUNKCE

Robot s yysokým zatížením

nosnost 10kg při zachování malé váhy robotu

Vysoce výkonný a rychlý robot

nejrychlejší robot ve své třídě

Výborná opakovatelná přesnost

díky technologii SmartMotion je dosaženo nejrychlejšího zastavení v dané přesnosti

Použití v MultiRobotickém systému

s řídicí jednotkou RC700A a dalšími třemi roboty je možné velmi efektivně vytvářet komplikované aplikace více robotů

PARAMETRY

Základní parametry:

Nosnost

Maximální: 10kg
Nominální: 5kg

Dosah ramen

Horizontální (J1+J2): 650mm (250+400) / 850mm (450+400)
Vertikální(J3): 180(150)mm nebo 420(390)mm (CleanRoom,IP54,IP65)
Orientace (J4): +/- 360°

Opakovatelná přesnost

Horizontální (J1+J2): +/-0,025mm
Vertikální(J3): +/-0,010mm
Orientace (J4): +/- 0,005°

Tlačná síla osy Z

250N

Ostatní parametry:

Hmotnost

podlaha 46 kg / strop 46kg / zeď 51kg

Krytování

Standard / CleanRoom ISO3 a ESD / IP54 / IP65

Uživatelské propojení

pneumatická hadička ø4mm 1x
pneumatická hadička ø6mm 2x
15-pin D-Sub
9-pin D-Sub

KE STAŽENÍ

Manuál 3D data SW Prospekt Jednotka RC700A
