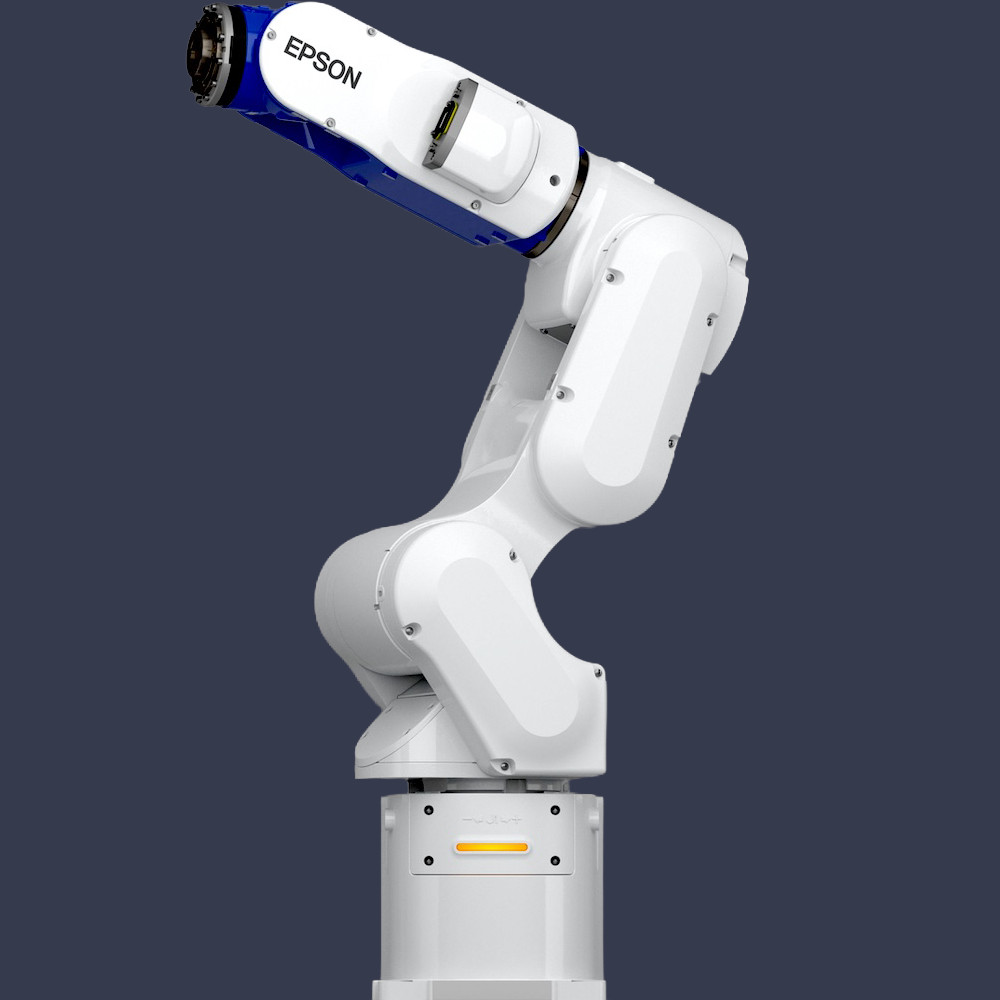

CX4

1 2 3 4 CX4

✗

1. Štíhlé rameno

Štíhlý design ramene umožňuje větší flexibilitu a rychlost polohování

Kabeláž Integrována v rameni robotu

2. Kompaktní základna

Možnosti uchycení robotu na stůl nebo na strop. Základna je oproti běžným robotů velmi kompaktní a je možné také montáže s částečným zapuštěním základny.

Robot je možný v provedení Standard, ISO3 CleanRoom + ESD, IP67 Protected

Délky kabelů mezi robotem a řídící jednotkou 3m, 5m 10m,15m nebo 20m

3. Rychlý a přesný pohyb

Díky technologii QMEMS a SmatMotion mohou roboty série CX dosáhnou dané opakovatelné přesnosti v nejkratším možném čase s minimálními překmity. Oproti předchozí sérii C, je zde redukce času cyklu o 10-20% a rovněž o 50% je navýšena přesnost polohování.

4. Uživatelské propojení

D-sub 9 pin

8pin RJ45 Cat5e

4x pneumatická hadička ø4mm

ZÁKLADNÍ FUNKCE

Nepřekonatelná rychlost

Díky technologii QMEMS a redukci hmotnosti dosahuje tento robot nejvyšších rychlostí a zrychlení ve své třídě.

Lehký a kompaktní

Zástavbové nároky na rameno robotu jsou minimalizovány. Roboty Epson jsou výrazně lehčí než standartní roboty a celá konstrukce výrobní buňky může být menší, lehčí a levnější.

CX nabízí nová vylepšení:

Standardizovanou přírubu zápěstí dle normy ISO 9409-1.
Zesílenou 5. a 6. osu spolu s rozšířeným rozsahem pohybu 4. osy.
Režim Boost Mode a nový algoritmus řízení pohybu, které zkracují čas cyklu.
Nové kalibrační metody zvyšující přesnost a opakovatelnost robota.
Nižší spotřebu elektrické energie.
Rozsah pohybu 4. osy až 270°, než je nutné provést její přetočení.
Až o 30 % větší pracovní obálku při zachování nominálního dosahu robota.

PARAMETRY

Základní parametry:

Nosnost

Maximální: 4 kg
Nominální: 1 kg

Dosah ramen

P-Point (mezi osou J1 a J5): 600 mm
Příruba(mezi osou J1 a přírubou osy J6): 675mm

Opakovatelná přesnost

Přesnost (J1až J6): +/-0,01mm

Povolený moment setrvačnosti

J4: 0,2 kg.m2
J5: 0,2 kg.m2
J6: 0,1 kg.m2

Ostatní parametry:

Hmotnost

30kg / 32kg

Krytování

Standard, CleanRoom ISO3 + ESD, IP67

Uživatelské propojení

pneumatická hadička ø4mm 4x
9-pin D-Sub
RJ45 Cat5e

KE STAŽENÍ

Manuál 3D data SW Katalog Jednotka RC800A
